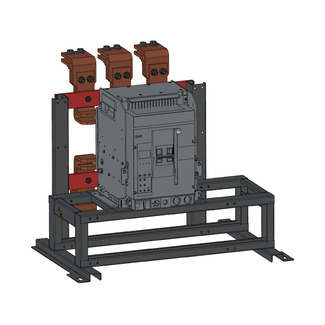

Блок замены автоматического выключателя-АВМ15СВ/НВ-OptiMat A-1000-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03
* Изображение является справочным
Артикул:287080
Снят с производства
Описание и характеристики
Ретрофит на базе выключателя OptiMat A-1000-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель автоматический
Ретрофит для замены выключателей:
АВМ15СВ/НВ
Габариты и материалы
Габариты изделия: Ширина (мм):
735
Габариты изделия: Высота (мм):
658
Габариты изделия: Глубина (мм):
541
Типоразмер:
S1-Первый габаритный размер
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
1 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50/60
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):
50
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
50
Номинальное рабочее напряжение переменного тока Ue (В)2:
690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
25
Вспомогательные (свободные) контакты:
6c
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:
220V AC/DC
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):
40
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Регулировка максимальных расцепителей тока:
да
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:
электронный
Количество вспомогательных размыкающих контактов:
6
Количество вспомогательных замыкающих контактов:
6
Номинальное напряжение изоляции Ui (В):
690
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):
8
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
40
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:
MR5.0
Номинальный продолжительный ток Iu (А):
1 000
Номинальное напряжение питания цепи управления Us (В):
230AC/DC
Номинальный кратковременно выдерживаемый ток Icw (А):
40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):
40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):
20
Механический счётчик циклов:
да
Катушка включения (В):
230 В АС/220 В DC
Независимый расцепитель (В):
230 В АС/220 В DC
Расцепитель минимального напряжения (В):
Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 0,98; 1
Уставки по времени срабатывания расцепителя при токе 6IR (с):
1; 2; 4; 8; 12; 16; 20; 24; 30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5;2;2,5;3;4;5;6;8;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0,1;0,2;0,3;0,4;
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с):
0,1;0,2;0,3;0,4;Х
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In):
2;3;4;6;8;10;12; 15; OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In):
A,D,C,D,E,F,G,H,J
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А):
A,D,C,D,E,F,G,H,J
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с):
0,1;0,2;0,3;0,4;Х
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с):
0,1;0,2;0,3;0,4;Х
Монтажные характеристики
Способ крепления (монтажа):
болтовое соединение
Присоединение внешних проводников:
заднее
Возможность самостоятельного подключения дополнительных устройств:
да
Способ установки:
выдвижной
Макс. сечение присоединяемых медных шин (мм):
10х80
Вид присоединяемых проводников:
шина
Способ присоединения внешних проводников (спереди, сзади и т.д.).
Тип подключения:
болтовое соединение
Эксплуатационные характеристики
Климатическое исполнение и категория размещения:
У3
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Категория применения по селективности:
селективный
Вибро-сейсмо стойкость:
9
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ТУ 27.12.31-001-14674084-2020
Дополнительный расцепитель:
Нет
Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
Сигнализация положения выключателя в корзине:
нет
Наличие минимального расцепителя:
нет
Конденсаторный источник питания:
нет
Замок внутренней установки:
нет
Защитные шторки:
да
Второй независимый расцепитель:
Нет
Контакт готовности к включению:
нет
