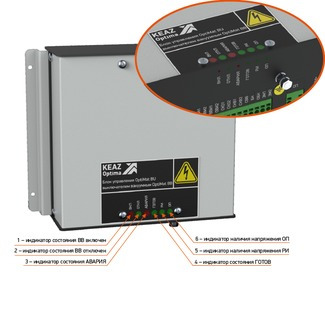

Выключатель вакуумный Optimat BB-10-20/1000-У2-430 с блоком управления Optimat BU-41-У2

{{images[mainKey].description}} - КЭАЗ
{{::image.description}} - КЭАЗ

* Изображение является справочным

logo

Базовая цена за единицу,

644 485,20

Базовая цена за единицу,

537 071,00
Дистрибьюторы

Купить у дистрибьютора

.

После нажатия на кнопку "Купить" Вы будете перенаправлены на сайт дистрибьютора.

{{buyButtonShowSpinner ? '' : 'Купить'}}
Товары с конфликтами
Наименование
Артикул
Не хватает
Замена
Артикул
Добавить

Наименование:

Артикул:

Не хватает:

Замена:

Артикул:

Добавить:

ЗамененСнят с производства
Чтобы добавить товар в избранноеВОЙДИТЕ или  ЗАРЕГИСТРИРУЙТЕСЬ
Доступно:
СкладВ наличииТребуемое количествоИнформ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях

Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.

Остатки на складах дистрибьюторов Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия
"Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения
1 шт
Упаковочная норма
1 шт
Код ТН ВЭД
8535210000
Вес, кг:
1 шт
47
Объем, м.куб:
1 шт
0,13658106
Габариты упаковки (содержит 1 шт):
Ширина (мм)
658
Высота (мм)
370
Глубина (мм)
561
Штрих-код EAN13:
1 шт
4600572449953
Описание

Вакуумный выключатель с межфазным расстоянием 200мм. Верхний контакт типа «тюльпан» Ø 24мм Компактный блок управления от 66В до 264В AC/DC

Основные характеристики
Характеристики ETIM
  • Категория ETIM: Разъединитель высокого напряжения
    EC003509
Габариты и материалы
  • Габариты изделия: Ширина (мм): 540
  • Габариты изделия: Высота (мм): 495
  • Габариты изделия: Глубина (мм): 290
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 1 000
    Ток, при котором устройство работает в нормальных условиях.
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Номинальное рабочее напряжение переменного тока Ue (В): 10 000
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 20
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Вспомогательные (свободные) контакты: 6з+6р
    Вспомогательные контакты указывает на положение контактов автоматического выключателя.
  • Наличие привода: 1
    Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
  • Номинальный продолжительный ток Iu (А): 1 000
  • Максимальное рабочее напряжение (В): 12 000
  • Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
  • Номинальное напряжение питания цепи управления Us (В): 110
  • Род тока питания цепи управления: AC/DC
Монтажные характеристики
  • Способ установки: стационарный
  • Вид присоединяемых проводников: шина/провод
    Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: У2
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
  • Межполюсное расстояние (мм): 200
    Расстояние между полюсами устройства.
  • Модель/исполнение: 4
Характеристики ETIM
  • Категория ETIM: Разъединитель высокого напряжения
    EC003509
Габариты и материалы
  • Габариты изделия: Ширина (мм): 540
  • Габариты изделия: Высота (мм): 495
  • Габариты изделия: Глубина (мм): 290
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 1 000
    Ток, при котором устройство работает в нормальных условиях.
  • Частота тока (Гц): 50
    Количество колебаний переменного тока в секунду.
  • Номинальное рабочее напряжение переменного тока Ue (В): 10 000
    Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Предельная коммутационная способность переменного тока Icu (кА): 20
    Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
  • Вспомогательные (свободные) контакты: 6з+6р
    Вспомогательные контакты указывает на положение контактов автоматического выключателя.
  • Наличие привода: 1
    Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
  • Номинальный продолжительный ток Iu (А): 1 000
  • Максимальное рабочее напряжение (В): 12 000
  • Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
  • Номинальное напряжение питания цепи управления Us (В): 110
  • Род тока питания цепи управления: AC/DC
Монтажные характеристики
  • Способ установки: стационарный
  • Вид присоединяемых проводников: шина/провод
    Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: У2
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
  • Межполюсное расстояние (мм): 200
    Расстояние между полюсами устройства.
  • Модель/исполнение: 4

Структура условного обозначения коммутационного модуля

OptiMat BB-10-20-1000-У2-1-3-0

СерияOptiMat силовые выключатели
ТипоисполнениеВыключатель вакуумный
Номинальное напряжение, кВ10
Номинальный ток отключения, кА20
Номинальный ток, А630, 1000
Климатическое исполнение и категория размещения по ГОСТ 1510-69У2
Вариант конструктивного исполнения (см. чертежи и габаритные размеры)1 – Базовое исполнение. Шины направлены от разъемов вспомогательных контактов
2 – Шины направлены в сторону вспомогательных контактов
3 – Разнонаправленные шины. Верхняя к, нижняя от разъемов вспомогательных контактов
4 – Разнонаправленные шины. Верхняя от, нижняя к разъему вспомогательных контактов
5 – Верхний контакт типа «тюльпан» Ø 24мм
6 – Верхний контакт типа «тюльпан» Ø 36 мм
Межполюсное расстояние, мм1 – 150; 2 – 180; 3 – 200; 4 – 210; 5 – 230; 6 – 250; 7 - 275
Порядковый номер разработки0 - базовый

Структура условного обозначения блока управления

OptiMat BU-1-1- У2

СерияOptiMat силовые выключатели
Блок управленияBB – вакуумные выключатели
Конструктивное исполнение1 – стандартное исполнение
2 – для применения в схемах РЗА с функцией дешунтирования
Номинальное напряжение оперативного питания1 – 220/230В
2 – 110/120В
Климатическое исполнение и категория размещения по ГОСТ 1510-69У2
