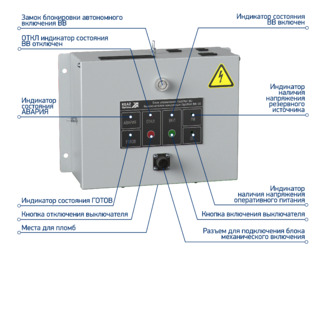

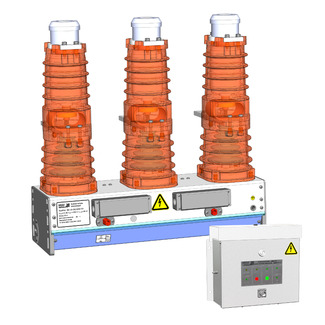

Выключатель вакуумный OptiMat BB-10-20/1000-У2-530 с блоком управления OptiMat BU-11-У2

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:273213

Снят с производства

Описание

Вакуумный выключатель с межфазным расстоянием 200мм. Базовое исполнение. Шины направлены от разъемов вспомогательных контактов. Компактный блок управления от 66В до 264В AC/DC

Основные характеристики

Габариты и материалы

Габариты изделия: Ширина (мм): 540
Габариты изделия: Высота (мм): 530
Габариты изделия: Глубина (мм): 260

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 20
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: 1
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный продолжительный ток Iu (А): 1 000
Максимальное рабочее напряжение (В): 12 000
Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
Номинальное напряжение питания цепи управления Us (В): 220
Род тока питания цепи управления: AC/DC

Монтажные характеристики

Способ установки: стационарный
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
Межполюсное расстояние (мм): 200
Расстояние между полюсами устройства.
Модель/исполнение: 5

Габариты и материалы

Габариты изделия: Ширина (мм): 540
Габариты изделия: Высота (мм): 530
Габариты изделия: Глубина (мм): 260

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 000
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 20
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: 6з+6р
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: 1
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный продолжительный ток Iu (А): 1 000
Максимальное рабочее напряжение (В): 12 000
Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
Номинальное напряжение питания цепи управления Us (В): 220
Род тока питания цепи управления: AC/DC

Монтажные характеристики

Способ установки: стационарный
Вид присоединяемых проводников: шина/провод
Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
Межполюсное расстояние (мм): 200
Расстояние между полюсами устройства.
Модель/исполнение: 5

3D-модели

3D-модель Optimat ВВ-10 (5-6 исп.) 15,14 МБ
