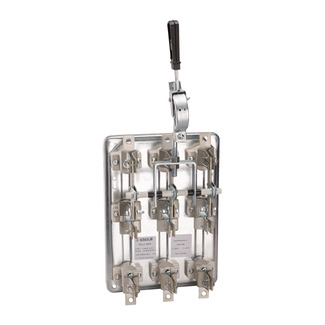

Разъединитель РПЦ-2/К-безПВ-У3-КЭАЗ
* Изображение является справочным
Артикул:268486
Снят с производства
Описание и характеристики
Выключатель-разъединитель 3 полюсный на номинальный ток 250 А, номинальный условный ток короткого замыкания Iq 20 (кА), где установлена центральная рукоятка, а максимальное сечение присоединяемых медных шин составляет 120 кв. мм.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Разъединитель-предохранитель
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
250
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):
50/60
Количество колебаний переменного тока в секунду.
Род тока:
AC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
660
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный условный ток короткого замыкания Iq (кА):
20
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Номинальное напряжение изоляции Ui (В):
660
Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):
250
Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Монтажные характеристики
Способ крепления (монтажа):
винт
Присоединение внешних проводников:
переднее
Макс. сечение присоединяемых проводов (мм²):
120
Способ установки:
стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников:
параллельно
Параллельное или перпендикулярное.
Расположение рукоятки ручного привода:
переднее
Эксплуатационные характеристики
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
У3
Диапазон рабочих температур (˚С):
от -60°С до +40°С
Группа условий эксплуатации:
М4
Категория применения IEC и номинальный ток:
AC-20B
Механическая износостойкость (циклов "ВО"):
2 500
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-3
Тип элемента управления:
рычажковый (перекидной рычаг)
Дополнительное оборудование:
нет
Возможность использования дополнительного оборудования.
Подходит для монтажа в горизонтальной плоскости:
да
Пригоден в качестве предохранительного выключателя:
да
Вид рукоятки:
центральная
Исполнение рукоятки:
несъемная
Подходит для фронтального монтажа:
да
Моторный привод встроенный:
нет
Моторный привод (дополнительно):
нет
Пригоден в качестве устройства аварийной остановки:
да
Пригоден в качестве сервисного выключателя:
да
Компактная версия выключателя-разъединителя:
нет
Подходит для установки в распределительный щит:
да
Подходит для промежуточного монтажа:
нет
Взаимоблокирующий (-ая):
нет
