Основные характеристики
Характеристики ETIM

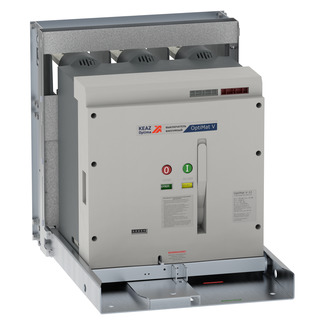

- Категория ETIM: Силовой автоматический выключатель
EC000228
Габариты и материалы
- Габариты изделия: Ширина (мм): 510
- Габариты изделия: Высота (мм): 568
- Габариты изделия: Глубина (мм): 760
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 630 Ток, при котором устройство работает в нормальных условиях.
- Частота тока (Гц): 50 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 6 000 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 20 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Вспомогательные (свободные) контакты: 6з+6р Вспомогательные контакты указывает на положение контактов автоматического выключателя.
- Наличие привода: 1 Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
- Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
- Количество вспомогательных размыкающих контактов: 6
- Количество вспомогательных замыкающих контактов: 6
- Номинальный продолжительный ток Iu (А): 630
- Максимальное рабочее напряжение (В): 7 200
- Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
- Функция обогрева: нет
- Номинальное напряжение питания цепи управления Us (В): 110
- Род тока питания цепи управления: DC
Монтажные характеристики
- Присоединение внешних проводников: заднее
- Способ установки: выдвижной
- Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
Эксплуатационные характеристики
- Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Климатическое исполнение и категория размещения: У3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565, ГЖИК.674152.001ТУ
- Дополнительный расцепитель: Нет Расцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
- Наличие минимального расцепителя: нет
