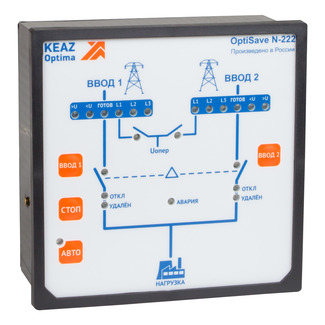

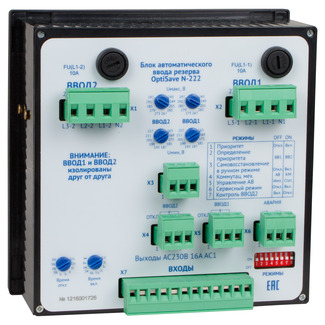

Блок автоматического ввода резерва OptiSave N-222-УХЛ4

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:250696

Снят с производства и заменен на артикул 285581

Описание

Блок автоматического ввода резерва с частотой тока 50/60 Гц, предназначенный для контроля параметров 2-х вводов и управления 2-мя автоматическими выключателями или контакторами.

Основные характеристики

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки
EC000216

Классификация

Снято с производства: 2020-08-18T00:00:00
Отметка о прекращении выпуска данного исполнения продукции

Габариты и материалы

Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 140
Габариты изделия: Глубина (мм): 78

Электротехнические характеристики

Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 60
Максимальная задержка включения реле резервного ввода (с): 60
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 360
Максимальный ток нагрузки АС1 при напряжении 250В (А): 16
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: да
Управление автоматическими выключателями с мотор-приводами: да
Управление выключателями нагрузки с мотор-приводами: да
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: да
Аварийная индикация: да
Поддерживаемое количество управляемых коммутационных аппратов: 2
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": да

Монтажные характеристики

Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -20°С до +55°С
Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки
EC000216

Классификация

Снято с производства: 2020-08-18T00:00:00
Отметка о прекращении выпуска данного исполнения продукции

Габариты и материалы

Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 140
Габариты изделия: Глубина (мм): 78

Электротехнические характеристики

Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 230
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 60
Максимальная задержка включения реле резервного ввода (с): 60
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 360
Максимальный ток нагрузки АС1 при напряжении 250В (А): 16
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: да
Управление автоматическими выключателями с мотор-приводами: да
Управление выключателями нагрузки с мотор-приводами: да
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: да
Аварийная индикация: да
Поддерживаемое количество управляемых коммутационных аппратов: 2
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": да

Монтажные характеристики

Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -20°С до +55°С
Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Руководства

Руководство по эксплуатации OptiSave N-222 ГЖИК.641200.178РЭ 0,75 МБ
