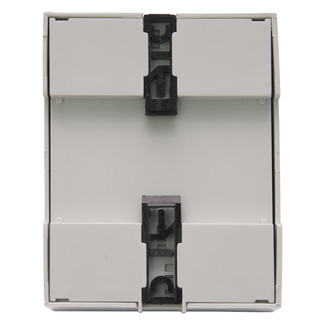

Блок автоматического ввода резерва OptiSave L-230-УХЛ4

Name: Блок автоматического ввода резерва OptiSave L-230-УХЛ4
Brand: keaz-optima
SKU: 248956
Price: 24956.40 RUB
Availability: InStock
Rating: 4.8 (6 reviews)

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:248956

c НДС 20%

Базовая цена за единицу, ₽

24 956,40

Базовая цена за единицу, ₽

20 797,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

9032890000

Вес, кг:

1 шт

0,208

Объем, м.куб:

1 шт

0,000805

Габариты упаковки (содержит 1 шт):

Ширина (мм)

100

Высота (мм)

Глубина (мм)

115

Штрих-код EAN13:

1 шт

4600572333504

Академия КЭАЗ

Описание

Блок автоматического ввода резерва с частотой тока 50 Гц, имеющий 2 контролируемых ввода.

Основные характеристики

Характеристики ETIM

Категория ETIM: Реле контроля питания
EC002057

Габариты и материалы

Габариты изделия: Ширина (мм): 90
Габариты изделия: Высота (мм): 71
Габариты изделия: Глубина (мм): 65

Электротехнические характеристики

Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 220
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Гистерезис нижнего порога (В): 5...30
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 20
Максимальная задержка включения реле резервного ввода (с): 10
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 30
Максимальный ток нагрузки АС1 при напряжении 250В (А): 5
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: нет
Управление автоматическими выключателями с мотор-приводами: нет
Управление выключателями нагрузки с мотор-приводами: нет
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: нет
Поддерживаемое количество управляемых коммутационных аппратов: 3
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": нет
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": нет

Монтажные характеристики

Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от +1°С до +40°С
Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Характеристики ETIM

Категория ETIM: Реле контроля питания
EC002057

Габариты и материалы

Габариты изделия: Ширина (мм): 90
Габариты изделия: Высота (мм): 71
Габариты изделия: Глубина (мм): 65

Электротехнические характеристики

Частота тока (Гц): 50
Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В): 220
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Гистерезис нижнего порога (В): 5...30
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 20
Максимальная задержка включения реле резервного ввода (с): 10
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 30
Максимальный ток нагрузки АС1 при напряжении 250В (А): 5
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: нет
Управление автоматическими выключателями с мотор-приводами: нет
Управление выключателями нагрузки с мотор-приводами: нет
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: нет
Контроль перекоса фаз: да
Контроль "слипания" фаз: нет
Поддерживаемое количество управляемых коммутационных аппратов: 3
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": нет
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": нет

Монтажные характеристики

Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от +1°С до +40°С
Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Часть названия	Расшифровка
OptiSave	серия
X1	классификация по функционалу и характеристикам L - light; N - normal
-	разделение
X2	поддерживаемое количество вводов 2 - ввода; 3 -ввода
X3	поддерживаемое количество управляемых коммутационных аппратов 2 - коммутационных аппарата (для схем 2 ввода без секционирования) 3 - коммутационных аппарата (для схем 2 ввода с секционированием)
X4	поддержка индикации состояния коммутационных аппаратов: 0 - нет; 1 -есть "включен/отключен"; 2 -есть "включен/отключен", "аварийное срабатывание", "удален"
-	разделение
X5	Поддержка в качестве одного из вводов генераторной установки G - да; при отсутствии обозначения - нет
-	разделение
X6	Климатическое исполнение и категория размещения УХЛ4

Техническая информация

Catalog OptiSave EN 3,67 МБ

Каталог OptiSave 4,30 МБ

Руководства

Руководство по эксплуатации OptiSave L-230 13,78 МБ

Референции (отзывы)

Референция Диарт 1,27 МБ

Референция Яхт-клуб Санкт-Петербург 0,57 МБ

Сертификаты

Сертификат ТР ТС Блоки автоматического ввода резерва 5,60 МБ

Декларации

ДС ТР ТС 004,020 БАВР OptiSave 345,25 КБ

3D-модели

OptiSave-L-230 326,28 КБ

Чертежи

Чертеж OptiSave-L 212,67 КБ

Прочее

База данных для EPLAN Electric P8 OptiSave 11,90 МБ
