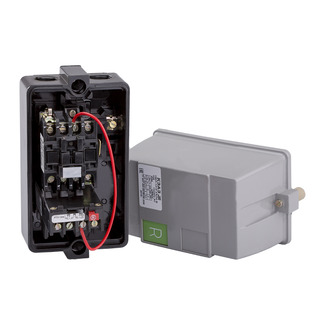

Пускатель ПМЛ-1210-10А-380АС-(2,4-4А)-УХЛ2-Б-КЭАЗ

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:242504

Снят с производства

Описание

Пускатель с катушкой управления переменным током напряжением 380 В на номинальный ток 10 А.

Основные характеристики

Характеристики ETIM

Категория ETIM: Комбинированный пускатель электродвигателя
EC001037

Габариты и материалы

Габариты изделия: Ширина (мм): 87
Габариты изделия: Высота (мм): 160
Габариты изделия: Глубина (мм): 116,5

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 10
Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А): 2,4-4
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Напряжение катушки управления (В): 380
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: AC
Переменный, постоянный.
Количество вспомогательных замыкающих контактов: 1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 10
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов: 3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 5
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC: 2,2
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC: 4
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC: 5,5
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Функциональное назначение / применение: Прямой пуск

Монтажные характеристики

Способ крепления (монтажа): винт

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ2
Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3420-091-05758109-2016

Характеристики ETIM

Категория ETIM: Комбинированный пускатель электродвигателя
EC001037

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм): 87
Габариты изделия: Высота (мм): 160
Габариты изделия: Глубина (мм): 116,5

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 10
Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А): 2,4-4
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Напряжение катушки управления (В): 380
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: AC
Переменный, постоянный.
Количество вспомогательных замыкающих контактов: 1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 10
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов: 3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 5
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC: 2,2
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC: 4
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC: 5,5
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Функциональное назначение / применение: Прямой пуск

Монтажные характеристики

Способ крепления (монтажа): винт

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ2
Степень защиты (IP): IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3420-091-05758109-2016

Руководства

Паспорт пускателей электромагнитных серии ПМЛ в оболочке 109,44 КБ
