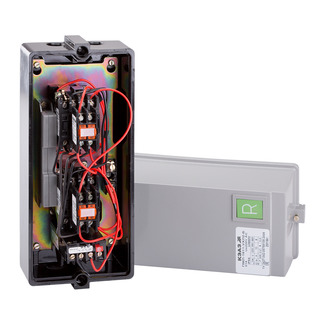

Пускатель ПМЛ-1611-10А-220AC-(0,38-0,65А)-УХЛ2-Б-КЭАЗ
* Изображение является справочным
Артикул:239575
Снят с производства
Описание и характеристики
Пускатель с катушкой управления переменным током напряжением 220 В на номинальный ток 10 А.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Габариты и материалы
Габариты изделия: Ширина (мм):
123
Габариты изделия: Высота (мм):
280
Габариты изделия: Глубина (мм):
130,5
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
10
Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):
0,38-0,65
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Напряжение катушки управления (В):
220
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления:
AC
Переменный, постоянный.
Количество вспомогательных размыкающих контактов:
2
Количество вспомогательных замыкающих контактов:
1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC:
10
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов:
3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC:
5
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC:
2,2
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC:
4
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC:
5,5
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Функциональное назначение / применение:
Реверсивный пускатель
Монтажные характеристики
Способ крепления (монтажа):
винт
Эксплуатационные характеристики
Степень защиты (IP):
IP54
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Климатическое исполнение и категория размещения:
УХЛ2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ТУ3420-091-05758109-2016
