Контактор ПМЛ-2565М-25А-24DC-УХЛ4-Б-КЭАЗ

Name: Контактор ПМЛ-2565М-25А-24DC-УХЛ4-Б-КЭАЗ
Brand: keaz
SKU: 227153
Price: 25750.80 RUB
Availability: InStock
Rating: 4.3 (3 reviews)

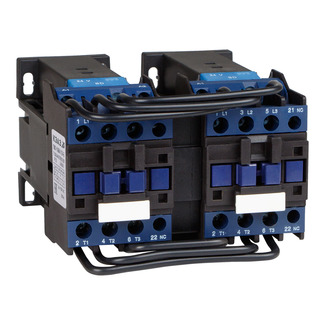

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:227153

c НДС 20%

Базовая цена за единицу, ₽

25 750,80

Базовая цена за единицу, ₽

21 459,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8536508008

Вес, кг:

1 шт

2,03

Объем, м.куб:

1 шт

0,00151892

Габариты упаковки (содержит 1 шт):

Ширина (мм)

127

Высота (мм)

Глубина (мм)

130

Штрих-код EAN13:

1 шт

4600572291545

Академия КЭАЗ

Описание

Контактор с катушкой управления постоянным током напряжением 24 В на номинальный ток 25 А.

Основные характеристики

Характеристики ETIM

Категория ETIM: Магнитный пускатель/контактор перемен. тока (AC)
EC000066

Габариты и материалы

Габариты изделия: Ширина (мм): 131
Габариты изделия: Высота (мм): 86
Габариты изделия: Глубина (мм): 129

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Напряжение катушки управления (В): 24
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: DC
Переменный, постоянный.
Количество вспомогательных замыкающих контактов: 1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 25
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов: 3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 18
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC: 5,5
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC: 11
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC: 15
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Номинальный рабочий ток Ie (А) для AC1, V=400AC: 40
Номинальный рабочий ток Ie (А) для AC4, V=400AC: 8,5

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка, винт
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ4
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
Дополнительное оборудование: Нет
Возможность использования дополнительного оборудования.

Характеристики ETIM

Категория ETIM: Магнитный пускатель/контактор перемен. тока (AC)
EC000066

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм): 131
Габариты изделия: Высота (мм): 86
Габариты изделия: Глубина (мм): 129

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Напряжение катушки управления (В): 24
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления: DC
Переменный, постоянный.
Количество вспомогательных замыкающих контактов: 1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 25
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов: 3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 18
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC: 5,5
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC: 11
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC: 15
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Номинальный рабочий ток Ie (А) для AC1, V=400AC: 40
Номинальный рабочий ток Ie (А) для AC4, V=400AC: 8,5

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка, винт
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ4
Степень защиты (IP): IP20
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
Дополнительное оборудование: Нет
Возможность использования дополнительного оборудования.
Исполнение контактора: открытое

Контактор ПМЛ-Х₁Х₂Х₃Х₄ДМ1НК-Х₅-Х₆Х₇-УХЛХ₈-Х₉-КЭАЗ

Часть наименования

Расшифровка

Контактор

Группа изделий

ПМЛ

Серия

Х₁

Величины контактора в зависимости от номинального тока: 1 – 10 А и 16 А, 2 – 25 А и 32 А, 3 – 40 А и 50 А, 4 – 63 А и 80 А, 5 – 100 А и 125 А, 6 – 160 А, 7- 250 А, 8 – 400 А, 9-630А и 800А

Х₂

Исполнение по назначению: 1 - нереверсивное; 5 - реверсивное

Х₃

Исполнение по степени защиты: 0 – IP00; 1 – IP54; 4 – IP40; 6 – IP20

Х₄

Цифра	Род тока цепи управления	Контакторы на токи 10, 16, 25, 32А (40А с уменьшенными весогабаритными показателями)	Контакторы на токи 40, 50, 63, 80 и 100А	Контакторы на токи 125, 160, 250, 400, 630, 800А
0	AC	1a	1a+1b	1a+1b**
1		1b	-	2a+2b**
2		-	-	3a+3b**
3		-	-	3a+1b**
4		-	-	5a+1b**
5	DC	1a	1a+1b	-
6	DC	1b	-	-
"a" - замыкающий (NO); "b" - размыкающий (NC)

Контактор с номинальным током: на 16А - для одной величины, 32 А – для 2 величины, 80 А – для 4 величины, 100 А – для 5 величины, 800 А - для 9 величины, с уменшенными весогабаритными показателями – для 3 величины

Исполнение контакторов с возможностью крепления как на стандартную рейку, так и винтами на плоскости

Контактор с номинальным током на 50 А для 3 величины

Модернизированный контактор с возможностью крепления как на стандартную рейку, так и винтами на плоскости

Специальный контактор для коммутации емкостных нагрузок

Х₅

Номинальный рабочий ток, А

Х₆

Напряжение цепи управления, В

X₇

Род тока цепи управления (AC, DC)

УХЛХ₈

Климатическое исполнение УХЛ и категории размещения (2, 4) по ГОСТ 15150

X₉

Исполнение по износостойкости (А, Б, В)

КЭАЗ

Торговая марка.

Контактор ПМЛ-МХ₁-Х₂-Х₃-Х₄-Х₅А-Х₆-Х₇-УХЛ4-Б-КЭАЗ

Контактор

Группа изделий

ПМЛ

Серия

Мини-контактор

Х₁

Условное обозначение номинального тока:
1 - 6 А, 2 - 9 А, 3 - 12 А

Х₂

Исполнение по назначению:
1 - нереверсивное; 5 - реверсивное

Х₃

Исполнение по степени защиты: 0 - IP00, 6 - IP20

Х₄

Вспомогательные контакты

Цифра	Род тока цепи управления	Количество контактов
0	AC	1a
1	AC	1b

Х5

Номинальный рабочий ток, А

Х6

Номинальное напряжение цепи управления, В

Х7

Род тока цепи управления

УХЛ4

Климатическое исполнение УХЛ и категория размещения по ГОСТ 15150

Исполнение по изностойкости

КЭАЗ

Торговая марка

Техническая информация

Catalog PML, RTL En 3,15 МБ

Каталог ПМЛ контакторы 4,42 МБ

Руководства

Руководство по эксплуатации контакторов электромагнитных серии ПМЛ 2,41 МБ

Руководство по эксплуатации контакторов электромагнитных на постоянный ток серии ПМЛ на номинальные токи 10, 16, 25 и 32 А ГЖИК.644136.010РЭ изм.1 321,38 КБ

Паспорт контакторов электромагнитных серии ПМЛ на номинальные токи 10, 16, 25 и 32А ГЖИК.644136.010ПС 105,93 КБ

Сертификаты

СС ТР ТС 004 пускатели ПМЛ, контакторы ПМЛ и ELC1E 0,60 МБ

Прочее

База данных для EPLAN Electric P8 Контакторы PML 96,81 МБ
