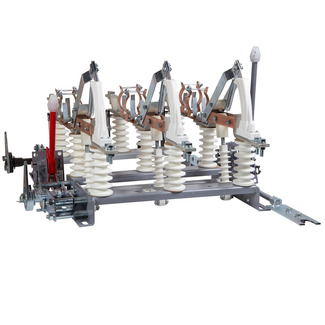

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2-КЭАЗ

Name: Выключатель нагрузки ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2-КЭАЗ
Brand: keaz
SKU: 145607
Price: 102192.00 RUB
Availability: InStock
Rating: 5 (8 reviews)

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:145607

c НДС 20%

Базовая цена за единицу, ₽

102 192,00

Базовая цена за единицу, ₽

85 160,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8535302000

Вес, кг:

1 шт

Объем, м.куб:

1 шт

0,216752

Габариты упаковки (содержит 1 шт):

Ширина (мм)

760

Высота (мм)

460

Глубина (мм)

620

Штрих-код EAN13:

1 шт

4600572222013

Академия КЭАЗ

Описание

Высоковольтный 3 полюсный выключатель нагрузки переменного тока на номинальный ток 630 А.

Основные характеристики

Характеристики ETIM

Категория ETIM: Разъединитель высокого напряжения
EC003509

Классификация

Тип изделия: Выключатель нагрузки

Габариты и материалы

Габариты изделия: Ширина (мм): 532
Габариты изделия: Высота (мм): 401
Габариты изделия: Глубина (мм): 455

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода: ПР-10
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 51
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Выходной ток (A): 630
Номинальный выходной ток.
Максимальное рабочее напряжение (В): 12 000

Монтажные характеристики

Расположение рукоятки ручного привода: правое

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ2
Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +45°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ 17717-79
Межполюсное расстояние (мм): 200
Расстояние между полюсами устройства.
Количество коммутационных положений: 1
Количество положений ручки.
Наличие заземляющих ножей: да
Наличие встроенных элементов (контактов для патронов): ПТ1.2
Покрытие каркаса: Каркас окрашен

Характеристики ETIM

Категория ETIM: Разъединитель высокого напряжения
EC003509

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика
Тип изделия: Выключатель нагрузки

Габариты и материалы

Габариты изделия: Ширина (мм): 532
Габариты изделия: Высота (мм): 401
Габариты изделия: Глубина (мм): 455

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Ток, при котором устройство работает в нормальных условиях.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода: ПР-10
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 51
Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Выходной ток (A): 630
Номинальный выходной ток.
Максимальное рабочее напряжение (В): 12 000

Монтажные характеристики

Расположение рукоятки ручного привода: правое

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ2
Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +45°С
Группа условий эксплуатации: М6
Механическая износостойкость (циклов "ВО"): 2 000
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ 17717-79
Межполюсное расстояние (мм): 200
Расстояние между полюсами устройства.
Количество коммутационных положений: 1
Количество положений ручки.
Наличие заземляющих ножей: да
Наличие встроенных элементов (контактов для патронов): ПТ1.2
Покрытие каркаса: Каркас окрашен

Выключатель нагрузки ВНА-10/ Х₁-Х₂-Х₃з-Х₄-ИХ₅-У₂-КЭАЗ

Часть наименования	Расшифровка
ВНА	Серия
10	Номинальное напряжение, кВ
Х₁	Номинальный ток, А
Х₂	Расположение привода: П – с правосторонним приводом ПРБД; Л – с левосторонним приводом ПРБД; Ппр – продольный привод справа; Лпр – продольный привод слева
Х₃з	Наличие заземляющих ножей: IIIз – заземляющие ножи с двух сторон; при отсутствии в обозначении Х₃ – заземляющие ножи со стороны шарнирных контактов
Х₄	Наличие встроенных контактов для патронов ПТ1.2, ПТ1.3; при отсутствии встроенных контактов обозначение не ставится
ИХ₅	Покрытие каркаса: И1 – каркас оцинкован И2 – каркас окрашен
У₂	Климатическое исполнение и категория размещения
КЭАЗ	Торговая марка

Техническая информация

Каталог ВНА 2,35 МБ

Руководства

Настройка привода ВНА 0,86 МБ

Руководство по эксплуатации ВНА Выключатели нагрузки высоковольтные на номинальное напряжение до 10кВ и ток до 630А 6,22 МБ

Референции (отзывы)

Референция МРСК Центра - Ярэнерго_ВНА 24,78 КБ

Референция ЦПО при Спецстрое России 142,00 КБ

Сертификаты

Информационное письмо Предохранители высоковольтные и аксессуары к ним 343,25 КБ

3D-модели

Выключатель нагрузки ВНА-10630-П-з-ПТ1.2-И2-УХЛ2-КЭАЗ 4,83 МБ

Чертежи

Выключатель нагрузки ВНА-10630-П-з-ПТ1.2-И2-УХЛ2-КЭАЗ 255,96 КБ

Прочее

Технические решения КЭАЗ для среднего напряжения 33,84 МБ

База данных для EPLAN Electric P8 ВНА 121,39 МБ
