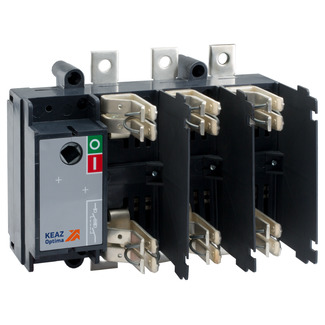

Выключатель нагрузки с предохранителями OptiSwitch D-F5-800-3P

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:145077

Снят с производства

Описание

Выключатель и переключатель нагрузки 3 полюсный на номинальный ток 800 А и с креплением на монтажную плату .

Основные характеристики

Характеристики ETIM

Категория ETIM: Выключатель нагрузки (рубильник) под плавкие предохранители
EC001040

Классификация

Тип изделия: Выключатель-разъединитель-предохранитель

Габариты и материалы

Габариты изделия: Ширина (мм): 356
Габариты изделия: Высота (мм): 394
Габариты изделия: Глубина (мм): 164

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 800
Ток, при котором устройство работает в нормальных условиях.
Номинальное напряжение переменного тока Un (В): 690
Род тока: AC/DC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода: ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный условный ток короткого замыкания Iq (кА): 50
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации: 1

Монтажные характеристики

Способ крепления (монтажа): Монтажная плата
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +45°С

Дополнительные особенности

Тип элемента управления: поворотная позиционная ручка с фиксацией
Подходит для монтажа в горизонтальной плоскости: нет
Пригоден в качестве предохранительного выключателя: да
Пригоден в качестве устройства аварийной остановки: да
Компактная версия выключателя-разъединителя: нет
С защитой от ошибочных действий: нет
Подходит для монтажа на шину: да
Подходит для монтажа на передней стенке, 4 отверстия: да
Подходит для плавких предохранителей: 3

Характеристики ETIM

Категория ETIM: Выключатель нагрузки (рубильник) под плавкие предохранители
EC001040

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика
Тип изделия: Выключатель-разъединитель-предохранитель

Габариты и материалы

Габариты изделия: Ширина (мм): 356
Габариты изделия: Высота (мм): 394
Габариты изделия: Глубина (мм): 164

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 800
Ток, при котором устройство работает в нормальных условиях.
Номинальное напряжение переменного тока Un (В): 690
Защита от короткого замыкания: да
Род тока: AC/DC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода: ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный условный ток короткого замыкания Iq (кА): 50
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации: 1

Монтажные характеристики

Способ крепления (монтажа): Монтажная плата
Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С): от -45°С до +45°С

Дополнительные особенности

Тип элемента управления: поворотная позиционная ручка с фиксацией
Подходит для монтажа в горизонтальной плоскости: нет
Пригоден в качестве предохранительного выключателя: да
Пригоден в качестве устройства аварийной остановки: да
Компактная версия выключателя-разъединителя: нет
С защитой от ошибочных действий: нет
Подходит для монтажа на шину: да
Подходит для монтажа на передней стенке, 4 отверстия: да
Подходит для плавких предохранителей: 3
