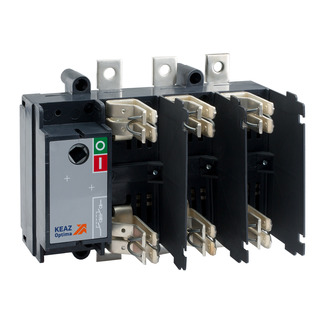

Выключатель нагрузки с предохранителями OptiSwitch D-F3-200-3P
* Изображение является справочным
Артикул:145067
Снят с производства
Описание и характеристики
Выключатель и переключатель нагрузки 3 полюсный на номинальный ток 200 А и с креплением на монтажную плату .
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
200
Ток, при котором устройство работает в нормальных условиях.
Номинальное напряжение переменного тока Un (В):
690
Защита от короткого замыкания:
да
Род тока:
AC/DC
AC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода:
ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный условный ток короткого замыкания Iq (кА):
50
Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации:
1
Монтажные характеристики
Способ крепления (монтажа):
Монтажная плата
Тип подключения:
Винтовое соединение
Дополнительные особенности
Тип элемента управления:
поворотная позиционная ручка с фиксацией
Подходит для монтажа в горизонтальной плоскости:
нет
Пригоден в качестве предохранительного выключателя:
да
Пригоден в качестве устройства аварийной остановки:
да
Компактная версия выключателя-разъединителя:
нет
С защитой от ошибочных действий:
нет
Подходит для монтажа на шину:
да
Подходит для монтажа на передней стенке, 4 отверстия:
да
Подходит для плавких предохранителей:
1
Эксплуатационные характеристики
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):
от -45°С до +45°С
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Тип изделия:
Выключатель-разъединитель-предохранитель
Габариты и материалы
Габариты изделия: Ширина (мм):
235
Габариты изделия: Высота (мм):
260
Габариты изделия: Глубина (мм):
113
