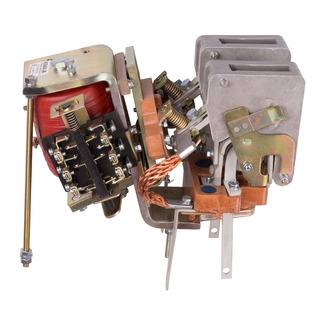

Контактор КТПВ-623-160А-220DC-З-ПК-2БК-У3-КЭАЗ
* Изображение является справочным
Артикул:137088
Продажа из наличия
"Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.
Снят с производства
Описание и характеристики
Контактор открытого исполнения на номинальный ток 160 А с катушкой управления постоянного тока напряжением 220 В.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Габариты и материалы
Габариты изделия: Ширина (мм):
180
Габариты изделия: Высота (мм):
340
Габариты изделия: Глубина (мм):
290
Электротехнические характеристики
Количество полюсов:
2
Номинальный ток In (А):
160
Ток, при котором устройство работает в нормальных условиях.
Номинальное рабочее напряжение переменного тока Ue (В):
380
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Напряжение катушки управления (В):
220
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления:
DC
Переменный, постоянный.
Количество вспомогательных размыкающих контактов:
1
Количество вспомогательных замыкающих контактов:
2
Номинальное напряжение изоляции Ui (В):
660
Характеризует изоляционные свойства аппарата.
Количество главных замыкающих контактов:
2
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC4, V=400AC:
160
Мощность двигателя Р (kW) для AC4, V=400AC:
55
Монтажные характеристики
Способ крепления (монтажа):
винт
Эксплуатационные характеристики
Степень защиты (IP):
IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ):
ГОСТ Р 50030.4.1, ТУ3426-052-05758109-2010
Дополнительное оборудование:
2БК
Возможность использования дополнительного оборудования.
Исполнение контактора:
открытое
Обозначения
КТПВ-62X1-X2...A-X3...DC-X4-X5-X6...-УЗ-КЭАЗ
| Часть наименования | Расшифровка |
| КТПВ | Вид контактора КТПВ – контактор переменного тока с управлением постоянным током |
| 62 | Условный номер серии |
| X1 | Условное значение величины номинального тока: 3 - 160А; 4 - 250А |
| X2...A | Номинальный ток, А |
| X3...DC | Номинальное напряжение и род тока включающей катушки: 12; 24; 48; 75; 100; 220 |
| X4 | Условное обозначение способа присоединения внешних проводников: П – переднее; З – заднее |
| X5 | Условное обозначение режима работы контактора: ПП – продолжительный, прерывисто-продолжительный; ПК – кратковременный, повторно-кратковременный |
| X6... | Условное обозначение наличия второго блок-контакта вспомогательной цепи: 2БК – при их наличии |
| УЗ | Климатическое исполнение, категория размещения |
| КЭАЗ | Торговая марка |
