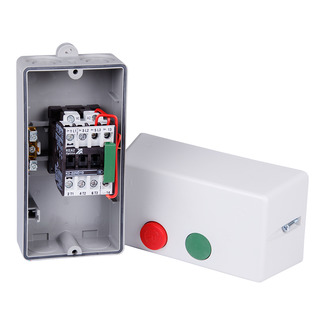

Пускатель прямой OptiStart B1T10-400AC
* Изображение является справочным
Артикул:115693
Снят с производства
Описание и характеристики
Прямой пускатель на номинальный ток 10 А с катушкой управления переменного тока напряжением 400 В.
Классификация
Тип приёмки:
ОТК
ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика
Габариты и материалы
Габариты изделия: Ширина (мм):
89
Габариты изделия: Высота (мм):
191
Габариты изделия: Глубина (мм):
108
Электротехнические характеристики
Количество полюсов:
3
Номинальный ток In (А):
10
Ток, при котором устройство работает в нормальных условиях.
Напряжение катушки управления (В):
400
Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления:
AC
Переменный, постоянный.
Количество вспомогательных замыкающих контактов:
1
Номинальное напряжение изоляции Ui (В):
690
Характеризует изоляционные свойства аппарата.
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC:
10
Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Мощность двигателя AC2/AC3 V=220-230AC (кВт):
3
Мощность двигателя для категорий использования AC2/AC3, при напряжении 220В, переменный ток
Мощность двигателя AC2/AC3 V=380-400AC (кВт):
4
Мощность двигателя для категорий использования AC2/AC3, при напряжении 380В, переменный ток
Мощность двигателя AC2/AC3 V=660-690AC (кВт):
5,5
Мощность двигателя для категорий использования AC2/AC3, при напряжении 690В, переменный ток
Количество главных замыкающих контактов:
3
Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC:
6,5
Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC:
3
Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC:
4
Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC:
5,5
Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Функциональное назначение / применение:
Прямой пуск
Номинальный рабочий ток Ie (А) для AC3, V=220-230AC:
12
Эксплуатационные характеристики
Степень защиты (IP):
IP65
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
