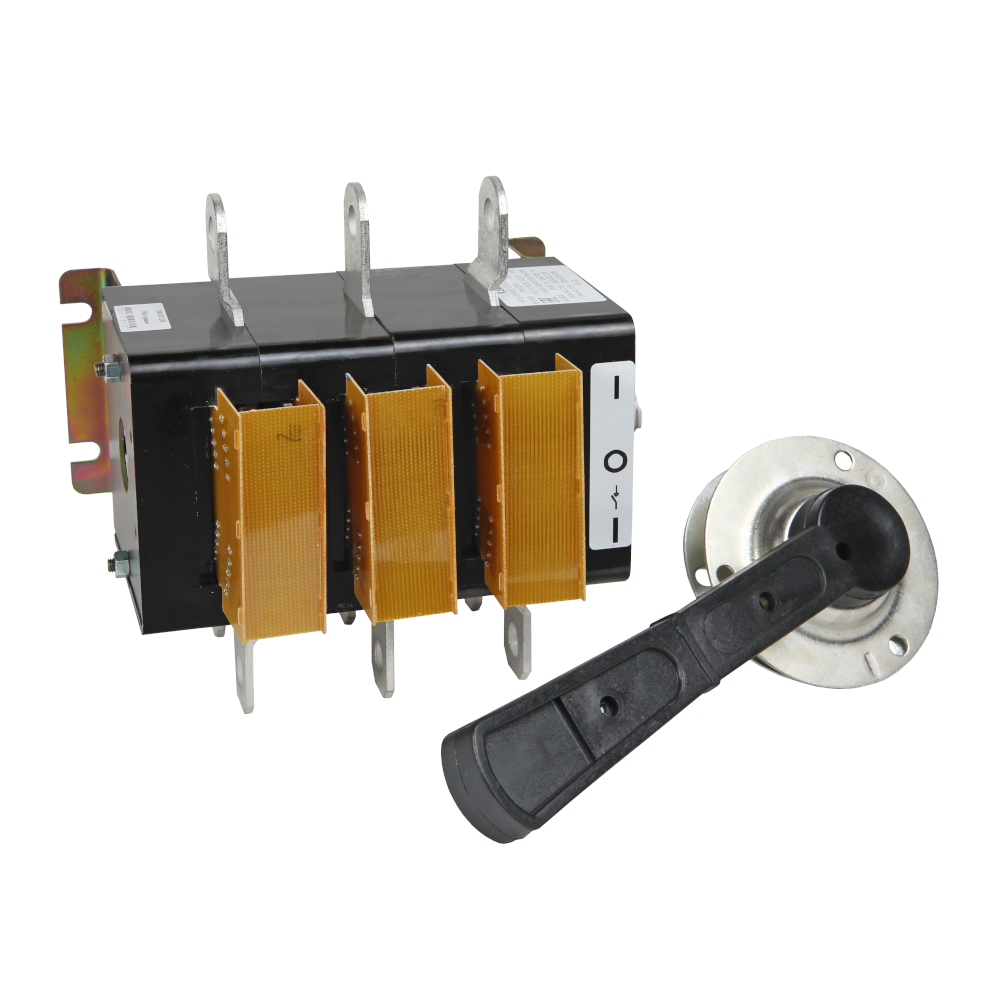

![{{images[mainKey].description}} - КЭАЗ](https://files.keaz.ru/f/29424/vr32-35f-v71250.png "{{images[mainKey].description}} - КЭАЗ")
Основные характеристики
Характеристики ETIM
- Категория ETIM: Выключатель-разъединитель нагрузки
EC000216
Классификация
- Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250 Ток, при котором устройство работает в нормальных условиях.
- Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
- Род тока: AC/DC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 380 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Номинальное рабочее напряжение постоянного тока Ue (В): 220 Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8 Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
- Номинальный условный ток короткого замыкания Iq (кА): 14 Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
- Число направлений коммутации: 2
- Номинальное напряжение изоляции Ui (В): 660 Характеризует изоляционные свойства аппарата.
- Условный тепловой ток на открытом воздухе Ith (A): 250 Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
- Условный тепловой ток в оболочке Ithe (A): 200 Значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке.
Монтажные характеристики
- Способ крепления (монтажа): винт
- Макс. сечение присоединяемых проводов (мм²): 150
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: перпендикулярно Параллельное или перпендикулярное.
- Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
- Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ 3424-036-05758109-2006
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: дугогас. камеры Возможность использования дополнительного оборудования.
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: боковая смещенная
- Исполнение рукоятки: съемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
