Выключатель автоматический АЕ2053М1-100-125А-5Iн-400AC-У3-КЭАЗ

Name: Выключатель автоматический АЕ2053М1-100-125А-5Iн-400AC-У3-КЭАЗ
Brand: keaz
SKU: 104462
Price: 9093.60 RUB
Availability: InStock
Rating: 4.9 (8 reviews)

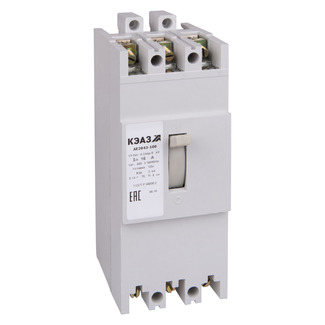

* Изображение является справочным

Чтобы оставить оценкуВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Артикул:104462

c НДС 20%

Базовая цена за единицу, ₽

9 093,60

Базовая цена за единицу, ₽

7 578,00

Дистрибьюторы

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Доступно:

Склад	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
		Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт.
Остатки на складах дистрибьюторов	Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?
Продажа из наличия "Продаваемая из наличия" означает, что в связи с прекращением производства данной позиции распродается остаток оборудования на складе. Заказать можно только количество оборудования, которое доступно на складе. После того как продукция закончится на складе, позиция перейдет в статус "Снят с производства". Для подбора возможных замен из актуальных серий обратитесь в онлайн-чат.

При отсутствии договора с КЭАЗ обязательна предоплата

Единица измерения

1 шт

Упаковочная норма

1 шт

Код ТН ВЭД

8536209007

Вес, кг:

1 шт

1,508

Объем, м.куб:

1 шт

0,00405

Габариты упаковки (содержит 1 шт):

Ширина (мм)

225

Высота (мм)

150

Глубина (мм)

120

Штрих-код EAN13:

1 шт

4600572004206

Академия КЭАЗ

Описание

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 125 А.

Основные характеристики

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Габариты и материалы

Габариты изделия: Ширина (мм): 75
Габариты изделия: Высота (мм): 207
Габариты изделия: Глубина (мм): 120

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 125
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 6
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Нет
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 5Iн
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Регулировка максимальных расцепителей тока: нет
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: электромагнитный
Номинальное напряжение изоляции Ui (В): 400
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А): 125
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Включено в реестр промышленной продукции РФ: да

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
Дополнительное оборудование: Нет
Возможность использования дополнительного оборудования.

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель
EC000228

Классификация

Тип приёмки: ОТК
ОТК - приемка отделом технического контроля производителя
АЭС - для атомных электростанций
РЕГ - морской/речной регистр
ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм): 75
Габариты изделия: Высота (мм): 207
Габариты изделия: Глубина (мм): 120

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 125
Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60
Количество колебаний переменного тока в секунду.
Род тока: AC
AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 400
Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА): 6
Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты: Нет
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной
Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 5Iн
Порядок кратности номинальному току, при котором срабатывает расцепитель.
Регулировка максимальных расцепителей тока: нет
Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: электромагнитный
Номинальное напряжение изоляции Ui (В): 400
Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6
Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А): 125
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00
Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Категория применения по селективности: неселективный
Включено в реестр промышленной продукции РФ: да

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-027-05758109-2007
Дополнительное оборудование: Нет
Возможность использования дополнительного оборудования.

АЕ20 Х1Х2Х3Х4 – Х5Х6Х7 - Х8…А - Х9…Iн - 400АС - НРХ10 - У3 - КЭАЗ

Часть наименования	Расшифровка
АЕ20	Обозначение серии
Х₁	Цифровой код по наибольшему номинальному току в токовом ряду модификации выключателей: 4 – 63 А 5 – 100 А 6 – 160 А
Х₂	Цифровой код расцепителя максимального тока: 3 – для защиты от токов короткого замыкания (электромагнитный) 6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный) 0 – обобщенное обозначение
Х₃Х₄	Обозначение модернизации: отсутствует – базовое исполнение с габаритами 207х75х90 до 63 А М – модификация модернизированного выключателя с габаритами 145х75х90 до 63А и выключателя с габаритами 207х75х90 на токи 80 А и 100 А М1 – модификация модернизированных выключателей с габаритами 207х75х90 на токи 125 А и 160 А
Х₅	Код наличия вспомогательных контактов: 1 – без вспомогательных контактов 2 – один замыкающий контакт (1З) 3 – один размыкающий контакт (1Р) 4 – один замыкающий и один размыкающий контакты (1З+1Р)
Х₆	Наличие независимого расцепителя: 0 – без независимого расцепителя 2 – с независимым расцепителем
Х₇	Наличие регулировки теплового расцепителя: 0 – без регулировки Р – с регулировкой
Х₈…А	Номинальный ток расцепителей
Х₉…Iн	Уставка расцепителей тока
400АС	Напряжение выключателя и род тока главной цепи
НРХ₁₀...	Напряжение, род тока независимого расцепителя (при его наличии)
Х₁₁	Климатическое исполнение и категория размещения: У3 – выключатели без дополнительной оболочки
Х₁₂	Обозначение исполнения по виду приемки (условия поставки): ОТК – отдел технического контроля - не указывается АЭС – для атомных электростанций
КЭАЗ	Торговая марка.
