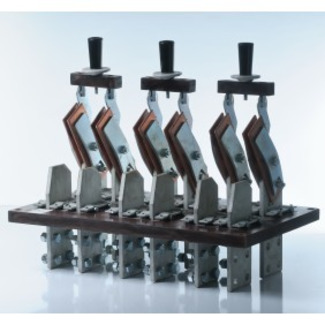

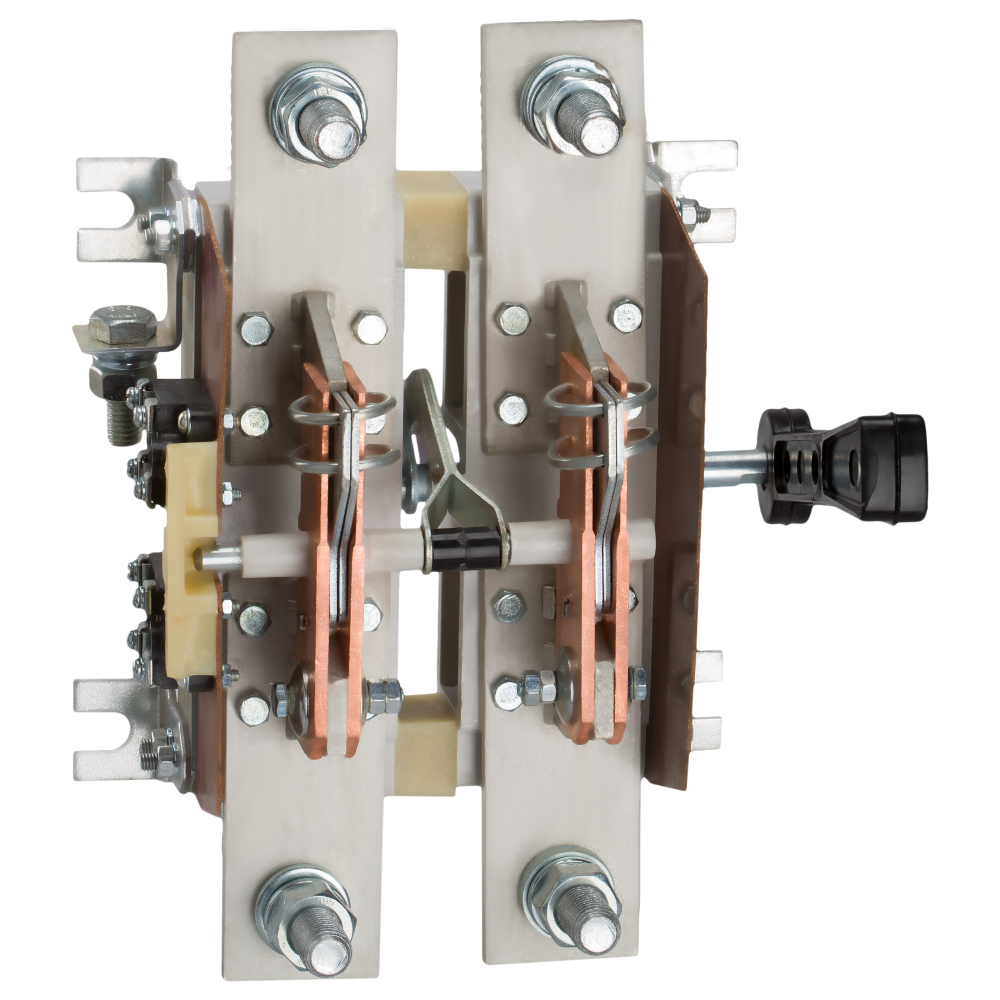

РЕ19 Разъединители на токи от 100А до 6300А

Академия КЭАЗ

Разъединители КЭАЗ предназначены для пропускания номинальных токов и нечастых (до трех раз) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Преимущества:

В конструкции рубильника применена контактная система ножевого типа с видимым разрывом цепи
Токоведущие элементы изготовлены из высококачественной меди марки М1
Наличие вспомогательных контактов
Широкий выбор типоисполнений: по номинальному току; по виду ручного привода; по количеству направлений и полюсов; по расположению контактных выводов

Другие категории РЕ 19

РЕ19 Аксессуары

Смотрите также:

Выключатели нагрузки 2 полюса

РЕ19-Х₁Х₂-Х₃Х₄Х₅Х₆Х₇-Х₈…А-ИП-Л-МПХ₉Х₁₀Х₁₁-Х₁₂

Часть названия	Расшифровка
РЕ19	Серия
Х₁Х₂	Обозначение условного теплового тока: 31 – 100 А; 35 – 250 А; 37 – 400 А; 39 – 630 А;41 – 1000 А; 43 – 1600 А; 44 – 2000 А; 45 – 2500 А; 46 – 3150 А; 47 – 4000А; 49 – 6300 А
Х₃	Количество полюсов и число направлений: 1 – однополюсный на одно направление; 2 – двухполюсный на одно направление; 3 – трехполюсный на одно направление; 5 – однополюсный на два направления; 6 – двухполюсный на два направления; 7 – трехполюсный на два направления; 8 – четырехполюсный на два направления
Х₄	Вид присоединения внешних проводников: 1 - переднее; 2 - заднее
Х₅	Расположение плоскости присоединения внешних зажимов: 1 – параллельно плоскости монтажа; 2 – перпендикулярно плоскости монтажа
Х₆	Вид ручного привода: 1 – центральная рукоятка; 2 – боковая рукоятка; 4 – передняя смещенная рукоятка; 5 – боковая смещенная рукоятка; 6 – рычаг для пополюсного оперирования штангой; 7 - рукоятка для пополюсного оперирования; 9 – центральный рычаг для управления штангой
Х₇	Вспомогательные контакты: 0 – отсутствие; 1 - наличие
Х₈…А	Номинальный ток, А: 100; 250; 400; 630; 1000; 1600; 2000; 2500; 3150; 4000; 6300
ИП	Исполнение на изоляционной плите
Л	Исполнение привода слева (базовое исполнение оснащено приводом справа)
МПХ₉Х₁₀Х₁₁	Межполюсное расстояние, отличное от 80 мм (МП80 не указывается): МП105; МП120; МП130; МП140; МП160; МП175; МП180; МП185, для токов до 1600 А включительно.
Х₁₂	Климатическое исполнение и категория размещения: УХЛ3 или Т3
