OptiMat T Автоматические выключатели в литом корпусе на токи от 1,5А до 630А

Академия КЭАЗ

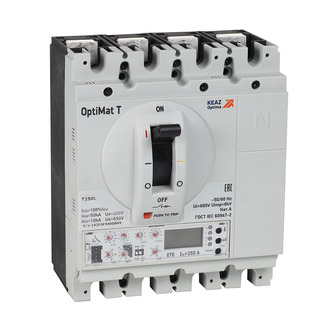

Современная серия выключателей в литом корпусе OptiMat T на номинальные токи от 1,5 до 630 А.

Серия включает в себя 5 типоразмеров в 3-полюсном и 4-полюсном исполнении:

OptiMat T125 на номинальные токи от 1,5 до 125А;
OptiMat T160 на номинальные токи от 125 до 160А;
OptiMat T250 на номинальные токи от 32 до 250А;
OptiMat T400 на номинальные токи от 100 до 400А;
OptiMat T630 на номинальные токи от 400 до 630А.

Широкий выбор отключающих спосбностей от 50кА до 200кА 400 В переменного тока

OptiMat T включает исполнения выключателей с термомагнитными и электромагнитными расцепителями защиты, а также электронными расцепителями защиты. с отключающими способностями до 200кА. Функциональные и продвинутые расцепители защиты обеспечивают полный комплекс функций защит, а также возможности измерения параметров сети, отображения и передачи данных по протоколу Modbus RTU. Дополняется серия версиями автоматических выключателей с защитой от токов утечки на землю, выключателей для применения на напряжении до 1000 В переменного тока, выключателей-разъединителей.

Благодаря наличию широкого набора дополнительных аксессуаров, выключатели OptiMat T обеспечивают решения для автоматического управления, сигнализации и контроля, безопасной и удобной эксплуатации, а также простоты монтажа.

Серия OptiMat T - предлагает современные и эффективные решения для различных сегментов промышленности и применений.

Структура условного обозначения выключателей с электронным расцепителем на номинальное рабочее напряжение до 690 В

OptiMat T XXX1 Х2 XX3 XXX4 A Х5 P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 125 – типоисполнение на номинальные токи 32, 63, 125А 160 – типоисполнение на номинальные токи 160А 250 – типоисполнение на номинальные токи 32, 63, 100, 125, 250А 400 – типоисполнение на номинальные токи 100, 250, 400А 630 – типоисполнение на номинальные токи 630А
Х2	Обозначение типоисполнения по предельной коммутационной способности: L: Icu =" 50 кА при "Ue =" 400 В "M: Icu =" 85 кА при "Ue =" 400 В "H: Icu =" 100 кА при "Ue =" 400 В "S: Icu =" 150 кА при "Ue =" 400 В "V: Icu =" 200 кА при "Ue =" 400 В "R: Icu =" 80 кА при "Ue =" 690 В
XX3	Обозначение типа расцепителя защиты: ETN – для защиты распределительных сетей с базовыми электронным расцепителем на номинальные токи от 32 до 630 А ETN-М – для защиты электродвигателей с базовыми электронным расцепителем на номинальные токи от 32 до 630 А ETA – для защиты распределительных сетей с электронным расцепителем с функцией индикации токов на номинальные токи от 32 до 630 А ETA-M – для защиты электродвигателей с электронным расцепителем с функцией индикации токов типа номинальные токи от 32 до 630 А ETA-COM – для защиты распределительных сетей с электронным расцепителем с функциями индикации токов и передачи данных на номинальные токи от 32 до 630 А ETA-M-COM – для защиты электродвигателей с электронным расцепителем с функциями индикации токов и передачи данных на номинальные токи от 32 до 630 А ETE – для защиты распределительных сетей с электронным расцепителем с функциями измерения токов, напряжения, вычисления энергии и передачи данных на номинальные токи от 100 до 630 А ETE-M – для защиты электродвигателей с электронным расцепителем с функциями измерения токов, напряжения, вычисления энергии и передачи данных на номинальные токи от 100 до 630 А
XXX4	Номинальный ток максимального расцепителя тока в амперах: 32; 63; 100; 125; 160; 250; 400; 630
Х5	Число полюсов выключателя: 3, 4

Структура условного обозначения выключателей с электронным расцепителем c защитой от токов утечки

OptiMat T XXX1 X2–XXX3 XX4 XXX5 A X6 P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 125 – типоисполнение на номинальные токи 32, 63, 125А 250 – типоисполнение на номинальные токи 32, 63, 100, 125, 250А 400 – типоисполнение на номинальные токи 100, 250, 400А 630 – типоисполнение на номинальные токи 630А
Х2	Обозначение типоисполнения по предельной коммутационной способности: L: Icu =" 50 кА при "Ue =" 400 В "M: Icu =" 85 кА при "Ue =" 400 В "H: Icu =" 100 кА при "Ue =" 400 В "S: Icu =" 150 кА при "Ue =" 400 В
XXX3	Обозначение расцепителя защиты от токов утечки: RCA – расцепитель защиты от токов утечки (тип утечки А) RCB – расцепитель защиты от токов утечки (тип утечки B) RCA-D – расцепитель защиты от токов утечки (тип утечки А) с дисплеем RCB-D – расцепитель защиты от токов утечки (тип утечки B) с дисплеем
XX4	Обозначение типа расцепителя защиты: ETN – для защиты распределительных сетей с базовыми электронным расцепителем на номинальные токи от 32 до 630 А ETN-М – для защиты электродвигателей с базовыми электронным расцепителем на номинальные токи от 32 до 630 А ETA – для защиты распределительных сетей с электронным расцепителем с функцией индикации токов на номинальные токи от 32 до 630 А ETA-M – для защиты электродвигателей с электронным расцепителем с функцией индикации токов типа номинальные токи от 32 до 630 А ETA-COM – для защиты распределительных сетей с электронным расцепителем с функциями индикации токов и передачи данных на номинальные токи от 32 до 630 А ETA-M-COM – для защиты электродвигателей с электронным расцепителем с функциями индикации токов и передачи данных на номинальные токи от 32 до 630 А ETE – для защиты распределительных сетей с электронным расцепителем с функциями измерения токов, напряжения, вычисления энергии и передачи данных на номинальные токи от 100 до 630 А ETE-M – для защиты электродвигателей с электронным расцепителем с функциями измерения токов, напряжения, вычисления энергии и передачи данных на номинальные токи от 100 до 630 А
XXX5	Номинальный ток максимального расцепителя тока в амперах: 32; 63; 100; 125; 250; 400; 630
Х6	Число полюсов выключателя: 3, 4

Структура условного обозначения выключателей с термомагнитным расцепителем на номинальное рабочее напряжение до 690 В

OptiMat T XXX1 Х2 XX3 XXX4 A Х5 P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 125 – типоисполнение на номинальные токи от 1,5 до 125А 160 – типоисполнение на номинальные токи от 125 до 160А 250 – типоисполнение на номинальные токи от 32 до 250А 400 – типоисполнение на номинальные токи от 100 до 400А 630 – типоисполнение на номинальные токи от 400 до 630А
Х2	Обозначение типоисполнения по предельной коммутационной способности: L: Icu =" 50 кА при "Ue =" 400 В "M: Icu =" 85 кА при "Ue =" 400 В "H: Icu =" 100 кА при "Ue =" 400 В "S: Icu =" 150 кА при "Ue =" 400 В "V: Icu =" 200 кА при "Ue =" 400 В "R: Icu =" 80 кА при "Ue =" 690 В
XX3	Обозначение типа расцепителя защиты: ТМ – термомагнитный регулируемый расцепитель на номинальные токи от 16 до 630 А для защиты распределительных сетей М – электромагнитный регулируемый расцепитель на номинальные токи от 1,5 до 630 А для защиты распределительных сетей ТМ–М – термомагнитный регулируемый расцепитель на номинальные токи от 16 до 630 А для защиты электродвигателей М–M – электромагнитный регулируемый расцепитель на номинальные токи от 1,5 до 630 А для защиты электродвигателей
XXX4	Номинальный ток максимального расцепителя тока в амперах: 1,5; 2,5; 6; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630
Х5	Число полюсов выключателя: 3, 4

Структура условного обозначения выключателей с термомагнитным расцепителем c защитой от токов утечки

OptiMat T XXX1 X2 - XXX3 XX4 XXX5 A X6 P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 125 – типоисполнение на номинальные токи от 1,5 до 125А 250 – типоисполнение на номинальные токи от 32 до 250А 400 – типоисполнение на номинальные токи от 100 до 400А 630 – типоисполнение на номинальные токи от 400 до 630А
Х2	Обозначение типоисполнения по предельной коммутационной способности: L: Icu =" 50 кА при "Ue =" 400 В "M: Icu =" 85 кА при "Ue =" 400 В "H: Icu =" 100 кА при "Ue =" 400 В "S: Icu =" 150 кА при "Ue =" 400 В
XXX3	Обозначение расцепителя защиты от токов утечки: RCA – расцепитель защиты от токов утечки (тип утечки А) RCB – расцепитель защиты от токов утечки (тип утечки B) RCA-D – расцепитель защиты от токов утечки (тип утечки А) с дисплеем RCB-D – расцепитель защиты от токов утечки (тип утечки B) с дисплеем
XX4	Обозначение типа расцепителя защиты: ТМ – термомагнитный регулируемый расцепитель на номинальные токи от 16 до 630 А для защиты распределительных сетей М – электромагнитный регулируемый расцепитель на номинальные токи от 1,5 до 630 А для защиты распределительных сетей ТМ–М – термомагнитный регулируемый расцепитель на номинальные токи от 16 до 630 А для защиты электродвигателей М–M – электромагнитный регулируемый расцепитель на номинальные токи от 1,5 до 630 А для защиты электродвигателей
XXX5	Номинальный ток максимального расцепителя тока в амперах: 1,5; 2,5; 6; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630
Х6	Число полюсов выключателя: 3, 4

Структура условного обозначения выключателей с термомагнитным расцепителем на номинальное рабочее напряжение до 1000 В

OptiMat T XXX1 X2 - HV XX3 XXX4 A 3P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 250 – типоисполнение на номинальные токи от 32 до 250А 400 – типоисполнение на номинальные токи от 250 до 400А 630 – типоисполнение на номинальные токи от 400 до 630А
Х2	M: Icu =" 30 кА при "Ue =" 800 В; "Icu =" 15 кА при "Ue =" 1000 В "H: Icu =" 50 кА при "Ue =" 800 В; "Icu =" 15 кА при "Ue =" 1000 В
XX3	Обозначение типа расцепителя защиты: ТМ – термомагнитный регулируемый расцепитель на номинальные токи от 32 до 630 А для защиты распределительных сетей М – электромагнитный регулируемый расцепитель на номинальные токи от 32 до 630 А для защиты распределительных сетей
XXX4	Номинальный ток максимального расцепителя тока в амперах: 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630

Структура условного обозначения выключателей-разъединителей

OptiMat T XXX1 - SD X2 P
Часть обозначения	Расшифровка
OptiMat T	Обозначение серии выключателей
XXX1	Обозначение типоисполнения выключателя по номинальному току: 125; 250; 400; 630
Х2	Число полюсов выключателя: 3, 4
