Настройка микропроцессорного расцепителя MR2 OptiMat D
Автоматические выключатели OptiMat D - новая разработка КЭАЗ для защиты кабелей, оборудования от простого до сложного уровня управления до 1600 А с использованием микропроцессорных и термомагнитных регулируемых расцепителей.
Выключатели м микропроцессорными расцепителями нового поколения позволяют измерять и анализировать основные параметры сети.
Доступные и функциональные выключатели с термомагнитными регулируемыми расцепителями обеспечивают возможность точной настройки защиты.
Широкий выбор аксессуаров удовлетворяет всем возможным требованиям различных применений.
Оптимальное количество компонентов OptiMat D позволяет реализовать любые технические решения в кратчайшие сроки при помощи трех типоразмеров:
- OptiMat D100 - номинальный ток (Iн) 100 А с микропроцессорным расцепителем
- OptiMat D160 - номинальный ток (Iн) 160 А с микропроцессорным расцепителем
- OptiMat D250 - номинальный ток (Iн) 250 А с микропроцессорным расцепителем и от 16 до 250 А с тероммагнитным регулируемым расцепителем.

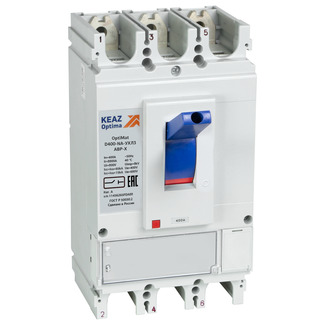

- OptiMat D400 - номинальный ток (Iн) 400 А с микропроцессорным расцепителем
- OptiMat D630 - номинальный ток (Iн) 630 А с микропроцессорным расцепителем и от 320 до 630 А с тероммагнитным регулируемым расцепителем.
- OptiMat D1000 - номинальный ток (Iн) 1000 А с микропроцессорным расцепителем
- OptiMat D1600 - номинальный ток (Iн) 1600 А с микропроцессорным расцепителем
Предельная отключающая/коммутационная способность при 380÷415В переменного тока частотой 50 Гц Icu:
- от 25 до 65 кА для OptiMat D100, D160, D250,
- от 40 до 65 кА для OptiMat D400 и D630;
- от 50 до 85 кА для OptiMat D1000 и D1600.
Преимущества серии:
Функциональные термомагнитные регулируемые расцепители
- регулируемые уставки теплового расцепителя от 0,7 до 1,0 In.
- регулируемые уставки расцепителя тока в зоне короткого замыкания 5-10 In
- Широкий диапазон температур эксплуатации от - 60 до +70°С
Интеллектуальные микропроцессорные расцепители
- Обеспечение всех необходимых видов защит;
- Разнообразие выбора настроек нужных пользователю;
- Удобство настройки параметров и контроля состояния сети с ЖК-дисплеем (для OptiMat D400, D630, D1000, D1600);
- Высокая точность измерения параметров сети и ведение журнала событий;
- Индикаторы работоспособности и причины срабатывания;
- Реализация полной селективности со всей линейкой выключателей OptiMat.
- Температура эксплуатации от -40°С до +70°С соответствующая российским условиям (У3).
Мостиковая контактная система роторного типа
- Мгновенное отключение токов короткого замыкания;
- Уменьшение износа главных контактов;
- Увеличение срока службы выключателя;
- Обеспечение коммутации больших токов.
Электромагнитная совместимость
- Устойчивость к коммутационным перенапряжениям в цепях;
- Стойкость к перенапряжениям, вызванным атмосферными и радиочастотными помехами.
Функция токоограничения
- Увеличение срока службы электроустановок и кабельных линий;
- Снижение опасности дефоpмиpования или нарушения целостности контактных соединений и сборных шин;
- Уменьшение помех, воздействующих на измеpительные пpибоpы, pасположенные поблизости;
- Снижение затрат на коммутационные аппараты и распределительные шкафы за счет каскадного соединения.
Выключатели автоматические OptiMat D включены в:
Представленные в каталоге автоматические выключатели КЭАЗ защищают электроцепи от токов короткого замыкания и перегрузки. Они выпускаются в широком ассортименте и адаптированы к российским условиям. Характеристики изделий полностью соответствуют требованиям отраслевых стандартов.
Модельный ряд включает различные аппараты:
- на номинальные токи In от 400 до 630 А;
- с частотой тока 50 Гц.
Количество полюсов — 3.
Для этой серии опционально доступны исполнения с ручным приводом. В ассортименте есть изделия с электронным расцепителем.
Изделия выпускаются для различных климатических условий, есть исполнения У3. Представлены модели для разных отраслей, в том числе с приемками АЭС, Речного и Морского регистров.
Аппараты предусматривают переднее подключение внешних проводников. Вид монтажа — стационарный с креплением на панели.
Предлагаем купить надежные и функциональные силовые автоматические выключатели в прочном литом корпусе напрямую от производителя с доставкой в Москве и по России по выгодной цене — от 56472 руб. с НДС.
