АЕ20М Автоматические выключатели в литом корпусе на токи от 0,6А до 63А

Name: АЕ20М Автоматические выключатели в литом корпусе на токи от 0,6А до 63А
Brand: КЭАЗ
Rating: 5 (138 reviews)

Выводить артикулов на страницу

2550100

c НДС 20%

Сравнить ({{countCompareProducts}})

{{currentPage ? $index + 1 + productSort.countProductsPerPage * (currentPage - 1) : $index + 1}}

Артикул:

Склад	В наличии	Требуемое количество	Информ. сроки готовности
Данная продукция снята с производства и доступна к покупке только из наличия на складе. Предлагаем недостающее количество в виде аналогичного продукта из обновленной линейки. Подробнее в наших уведомлениях
{{::warehouse.title}}	{{::warehouse.amount \| numberFormat:0:' '}}		{{::warehouse.amount \| numberFormat:0:' '}} {{::product.measure}} - 1 раб. дн. {{count}} Только из наличия
Недостающее кол-во доступно в новой номенклатуре, арт. {{::product.productReplace.id}}			{{warehouse.readyCountProduct - warehouse.amount}} шт
Остатки на складах дистрибьюторов		Рассчитать сроки Ожидаем ответ сервера
* Сроки готовности продукции указываются в Коммерческом предложении, которое можно получить из Корзины
* Как узнать сроки готовности на продукцию?

Упак.:

Цена, ₽:

ЗамененСнят с производства

Чтобы добавить товар в избранноеВОЙДИТЕ или ЗАРЕГИСТРИРУЙТЕСЬ

Форум

Учебный центр

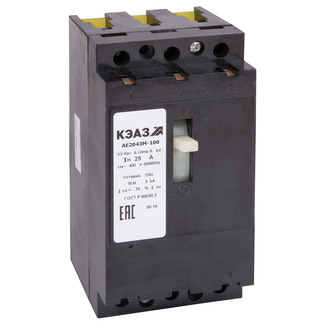

Выключатели общепромышленного применения АЕ2040М выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц на напряжения до 400В с рабочими токами до 63 А. Могут комплектоваться независимыми расцепителями и вспомогательными контактами.

Выключатели автоматические АЕ20М включены в:

Единый реестр российской радиоэлектронной продукции (в соотв. с постановлением Правительства Российской Федерации от 10 июля 2019 г. № 878)
Реестр производителей отечественной продукции
Реестр отечественной продукции

Другие категории АЕ20:

АЕ20 Х1Х2Х3Х4 – Х5Х6Х7 - Х8…А - Х9…Iн - 400АС - НРХ10 - У3 - КЭАЗ

Часть наименования	Расшифровка
АЕ20	Обозначение серии
Х₁	Цифровой код по наибольшему номинальному току в токовом ряду модификации выключателей: 4 – 63 А 5 – 100 А 6 – 160 А
Х₂	Цифровой код расцепителя максимального тока: 3 – для защиты от токов короткого замыкания (электромагнитный) 6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный) 0 – обобщенное обозначение
Х₃Х₄	Обозначение модернизации: отсутствует – базовое исполнение с габаритами 207х75х90 до 63 А М – модификация модернизированного выключателя с габаритами 145х75х90 до 63А и выключателя с габаритами 207х75х90 на токи 80 А и 100 А М1 – модификация модернизированных выключателей с габаритами 207х75х90 на токи 125 А и 160 А
Х₅	Код наличия вспомогательных контактов: 1 – без вспомогательных контактов 2 – один замыкающий контакт (1З) 3 – один размыкающий контакт (1Р) 4 – один замыкающий и один размыкающий контакты (1З+1Р)
Х₆	Наличие независимого расцепителя: 0 – без независимого расцепителя 2 – с независимым расцепителем
Х₇	Наличие регулировки теплового расцепителя: 0 – без регулировки Р – с регулировкой
Х₈…А	Номинальный ток расцепителей
Х₉…Iн	Уставка расцепителей тока
400АС	Напряжение выключателя и род тока главной цепи
НРХ₁₀...	Напряжение, род тока независимого расцепителя (при его наличии)
Х₁₁	Климатическое исполнение и категория размещения: У3 – выключатели без дополнительной оболочки
Х₁₂	Обозначение исполнения по виду приемки (условия поставки): ОТК – отдел технического контроля - не указывается АЭС – для атомных электростанций
КЭАЗ	Торговая марка.

Техническая информация

Каталог АЕ20 1,72 МБ

Руководства

Руководство по эксплуатации АЕ2040М 397,04 КБ

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.) 222,83 КБ

Референции (отзывы)

Референция МРСК Сибири - АлтайЭнерго 116,87 КБ

Референция Министерство обороны РФ ЦПИ 288,36 КБ

Референция "Автоматика СэмКабель" 0,76 МБ

Референция "Электрон Иркутск" 122,31 КБ

Сертификаты

Сертификат ТР ТС 004 АЕ20, АП50Б, А63, ВА53, ВА55 6,28 МБ

Декларации

ДС ТР ЕАЭС 037 АЕ20 0,55 МБ

Патенты

Патент 68957 - АЕ20М 154,27 КБ

3D-модели

3D-модель АЕ20 1,18 МБ

3D-модель АЕ2040М с адаптером на DIN-рейку 2,96 МБ

Чертежи

Чертежи АЕ2040М 215,91 КБ

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719 340,38 КБ

Выписка из Акта экспертизы КТПП (2019) 0,81 МБ

Выписки из Реестров отечественной продукции и производителей отечественной продукции 11,45 КБ

Выписка из Единого реестра российской радиоэлектронной продукции (в соотв. с ПП РФ № 878) 13,98 КБ

Прочее

База данных для EPLAN Electric P8 AE20 5,04 МБ
