Как выбрать предохранитель

Современные электросистемы требуют надежных мер защиты. Помимо сложных автоматизированных комплексов за безопасность оборудования отвечают и предохранители — последний барьер, предотвращающий повреждение компонентов из-за токовых перегрузок и коротких замыканий. В статье разберем, как правильно подобрать предохранитель и каких видов бывают эти электроаппараты.

Виды предохранителей

Предохранители классифицируют по конструкции, способу установки и принципу работы. Они могут быть встроенными (несъемными или сменными внутри электроприбора) и внешними (отдельно устанавливаемыми в электрическую сеть).

В зависимости от метода размыкания цепи выделяют две основные категории:

• с плавкой вставкой;
• автоматические — самовосстанавливающиеся, электромеханические, электронные.

Плавкие

Простейший и самый распространенный тип предохранителей. Они представляют собой корпус с плавкой вставкой (металлической жилой), которая при превышении допустимого тока нагревается, плавится и разрывает цепь. Различают:

• Съемные и несъемные элементы внутри приборов (плавкие вставки или вилки) — применяются в бытовой технике, автомобилях и специализированных устройствах.

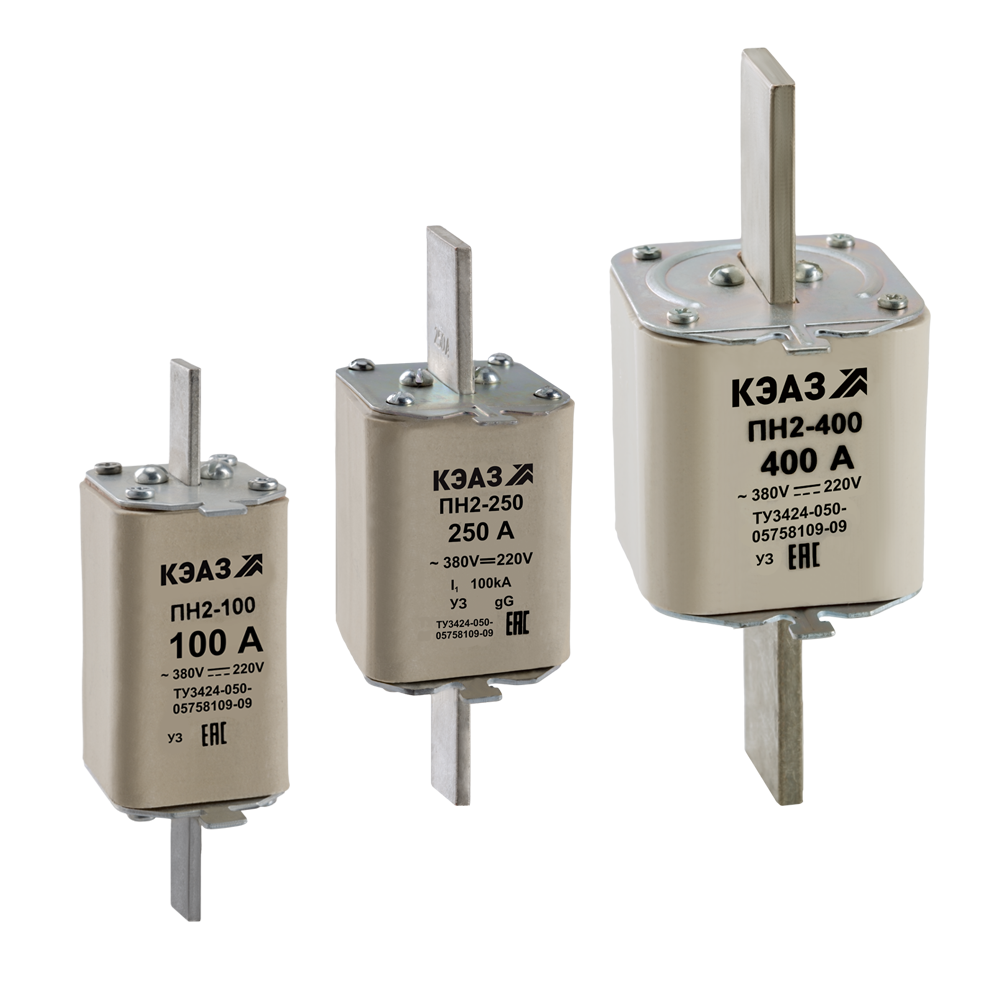

• Отдельные внешние блоки (ножевые предохранители) — применяются в электрощитах для защиты проводки в домах и промышленных помещениях.

Плюсы: высокая надежность, простота конструкции, невысокая стоимость.

Минусы: одноразовое использование, недостаточная скорость срабатывания.

Самовосстанавливающиеся

Такой автоматический предохранитель представляет собой полимерную матрицу с токопроводящими частицами. При перегрузке материал нагревается, теряет проводимость и блокирует ток. После остывания структура восстанавливается, и предохранитель снова начинает работать. Используются в микросхемах, компьютерных платах, интерфейсных портах (USB, HDMI).

Плюсы: многократное использование, высокая надежность.

Минусы: низкая скорость срабатывания, ограниченная сфера применения (только маломощные устройства).

Электромеханические

Их конструкция включает тепловой и электромагнитный расцепители, механизм взвода и дугогасительную камеру.

• Тепловой расцепитель срабатывает при перегрузке, нагревая биметаллическую пластину, которая изгибается и размыкает цепь.
• Электромагнитный расцепитель активируется при коротком замыкании: создаваемое магнитное поле мгновенно приводит к отключению.

Электромеханические модели устанавливают в распределительных щитах жилых и промышленных зданий, а также в силовых установках.

Плюсы: быстрое срабатывание, возможность многократного использования, расширенный диапазон применения.

Минусы: вероятность повреждения при сильных перегрузках, что потребует замены всего устройства.

Электронные

Современные полупроводниковые устройства, встроенные в микросхемы. Они измеряют ток и мгновенно разрывают цепь при его превышении. Используются в бытовой и специализированной технике, стабилизаторах напряжения, блоках питания.

Плюсы: высокая надежность, моментальное срабатывание, многоразовое использование, дополнительные функции, например, диагностика, защита от скачков напряжения.

Минусы: ограниченная сфера применения (используются только в устройствах с микросхемами).

Основные параметры подбора

Рассмотрим главные параметры, которые нужно учитывать при выборе предохранителей.

Номинальный ток (In)

Этот параметр определяет предельный рабочий ток электроаппарата. Его выбирают таким образом, чтобы устройство выдерживало нормальную нагрузку цепи, но отключалось при перегрузках.

Как выбрать предохранитель по току:

• Если номинальный ток предохранителя меньше рабочего тока цепи, он будет часто перегорать без реальной угрозы для системы.
• Если номинальный ток выше допустимого, предохранитель не защитит оборудование от перегрузки.

Пример: если в цепи нормальный рабочий ток составляет 8 А, предохранитель обычно выбирают с таким же номиналом или с небольшим запасом — 10 А.

Напряжение (Un)

Каждый предохранитель рассчитан на работу при определенном напряжении. В нашем каталоге, например, есть варианты, предназначенные для переменного тока от 130 до 7200 В. В любом случае напряжение выбранной модели должно быть не ниже рабочего напряжения цепи, иначе возможен пробой изоляции.

Время-токовая характеристика

Это зависимость времени срабатывания предохранителя от величины тока. По этому параметру выделяют два вида устройств:

• Быстродействующие (F, FF) — мгновенно реагируют на превышение тока, защищая чувствительные устройства (электроника, микросхемы).
• Медленные (T, TT) — допускают кратковременные перегрузки, подходят для двигателей и трансформаторов, где есть пусковые токи.

Например, в аудиоусилителе нужен быстродействующий предохранитель, а в сварочном аппарате — медленный.

Предельная коммутационная способность переменного тока (Icu, кА)

Этот параметр показывает, какой максимальный ток КЗ предохранитель может отключить в цепи переменного тока. Так, в бытовых сетях с токами КЗ 3–6 кА предохранители обычно имеют Icu не менее 10 кА. А в промышленных электроустановках, где возможны токи КЗ 50–100 кА, используют модели с Icu от 50 кА и выше.

Предельная коммутационная способность предохранителя должна быть выше возможного тока КЗ в цепи.

• Для бытовых устройств (компьютеры, телевизоры, блоки питания) — Icu 1–6 кА.
• Для распределительных щитов в квартирах и домах — 6–10 кА.
• Для промышленных электросетей и электростанций — 50–150 кА.

Климатическое исполнение

Этот параметр определяет, в каких условиях можно безопасно использовать устройство без риска его выхода из строя. Например, электроаппарат с климатическим исполнением УХЛ3 подходит для эксплуатации в холодном и умеренном климате в неотапливаемых помещениях. УХЛ4 — применяется в закрытых отапливаемых помещениях холодного и умеренного климата. Т2 и Т3 — модели для тропического климата.

Если выбрать вариант с неподходящим климатическим исполнением, это может привести к ускоренному износу, коррозии контактов, потере рабочих характеристик и даже аварийным ситуациям. Например, установка устройства УХЛ4 на улице приведет к быстрому выходу устройства из строя из-за влажности и перепадов температур.

Как выбрать предохранитель для разных задач

Для бытовой техники

Холодильники, микроволновки, стиральные машины и другая крупная бытовая техника используют сетевые предохранители, рассчитанные на токи от 6 до 16 А. Основные критерии выбора:

• Номинальный ток — должен соответствовать потребляемому току устройства.
• Тип — чаще всего применяются плавкие предохранители (стеклянные или керамические) с задержкой срабатывания, чтобы выдерживать кратковременные скачки при включении прибора.
• Напряжение — стандартные бытовые модели рассчитаны на 220–250 В.

Для автомобиля

В автомобилях применяются предохранители в пластиковом корпусе с ножевыми контактами. Их различают по цвету, который обозначает номинальный ток, например, красный — 10 А, зеленый — 30 А.

Выбирать модель нужно строго в соответствии с номиналом, указанным в руководстве к автомобилю. Более слабый — может перегореть без причины, а слишком мощный — не защитит проводку от перегрева.

Для электроники

Современные гаджеты и электронные устройства используют миниатюрные предохранители:

• Тонкопленочные — работают в микросхемах, защищают цепи низкого напряжения.
• Микро-предохранители — устанавливаются в зарядных устройствах, блоках питания, ноутбуках. Они имеют низкий номинальный ток (0,5–5 А) и компактные размеры.

При замене важно учитывать тип корпуса и скорость срабатывания, так как слишком медленный предохранитель может не успеть защитить устройство от перегрева.

Для промышленного оборудования

Предохранители для промышленных систем рассчитаны на высокие токи и сложные условия работы. Основные типы:

• Плавкие (ножевые) — используются в электрических щитах и станках.
• Автоматические — срабатывают при перегрузке и восстанавливаются вручную.
• Высоковольтные — предназначены для защиты сетей с напряжением от 1 кВ и выше.

Большой выбор низковольтных предохранителей для промышленных электросистем представлен в нашем каталоге.

Материалы предохранителей и их влияние на надежность

Материалы изготовления напрямую влияют на электрические характеристики предохранителей, их долговечность и надежность работы. При выборе устройства важно учитывать, из чего сделаны его основные элементы.

Плавкий элемент

Это тонкая металлическая полоска или проволока, которая разрушается при превышении допустимого тока, разрывая цепь. Для его изготовления используются:

• Электротехническая медь — обладает высокой токопроводимостью и стабильными характеристиками плавления.
• Серебро — применяется в быстродействующих моделях, так как обладает высокой теплопроводностью и низким сопротивлением.
• Сплавы олова, свинца и висмута – используются в некоторых низковольтных и самовосстанавливающихся предохранителях.

Например, в моделях OptiFuse NH от КЭАЗ плавкие элементы выполнены из чистой электротехнической меди с напайкой из олова. Это позволяет предохранителю иметь широкий диапазон защитной характеристики gG, обеспечивая защиту не только от коротких замыканий, но и от перегрузок.

А в OptiFuse FR рабочие зоны плавких элементов выполнены из серебра — для быстрого срабатывания.

Контакты и соединительные элементы

От качества контактов зависят стабильность работы предохранителя и минимальные потери энергии в цепи.

• Медь с гальваническим покрытием (серебро, никель, олово) — повышает токопроводимость, снижает нагрев и продлевает срок службы контактов.
• Латунь — используется в менее мощных электроаппаратах, обладает
• худшей электропроводностью, чем медь.
• Алюминий — дешевле, но хуже проводит ток и быстрее окисляется.

В серии OptiFuse NH, например, ножи плавких вставок и контакты оснований выполнены из чистой электротехнической меди с гальваническим покрытием, что обеспечивает низкое сопротивление, высокую проводимость и долговечность эксплуатации.

Корпус и наполнитель

Корпус устройства должен быть устойчив к механическим и термическим нагрузкам, а наполнитель — обеспечивать безопасное гашение дуги при разрыве цепи.

• Керамика — выдерживает высокие температуры, не горит, устойчива к механическим повреждениям.
• Стекло — применяется в маломощных предохранителях. Стеклянный корпус обеспечивает легкий визуальный контроль состояния плавкого элемента, но этот материал менее устойчив к ударам и высоким температурам.
• Пластик — используется в корпусах некоторых предохранителей, отличается высокой электроизоляцией, но ограничен по термостойкости.

Наполнителем может служить кварцевый песок. Он применяется в высоковольтных и силовых моделях, эффективно гасит электрическую дугу и предотвращает возгорание.

В маломощных устройствах используется воздушная среда — менее эффективная в поглощении энергии дуги.
