КЭАЗ продолжает развивать отечественную разработку и производство современных электротехнических устройств и решений.
Следуя современным требованиям к безопасности и удобству эксплуатации, КЭАЗ расширил набор аксессуаров серии выключателей в литом корпусе OptiMat D.

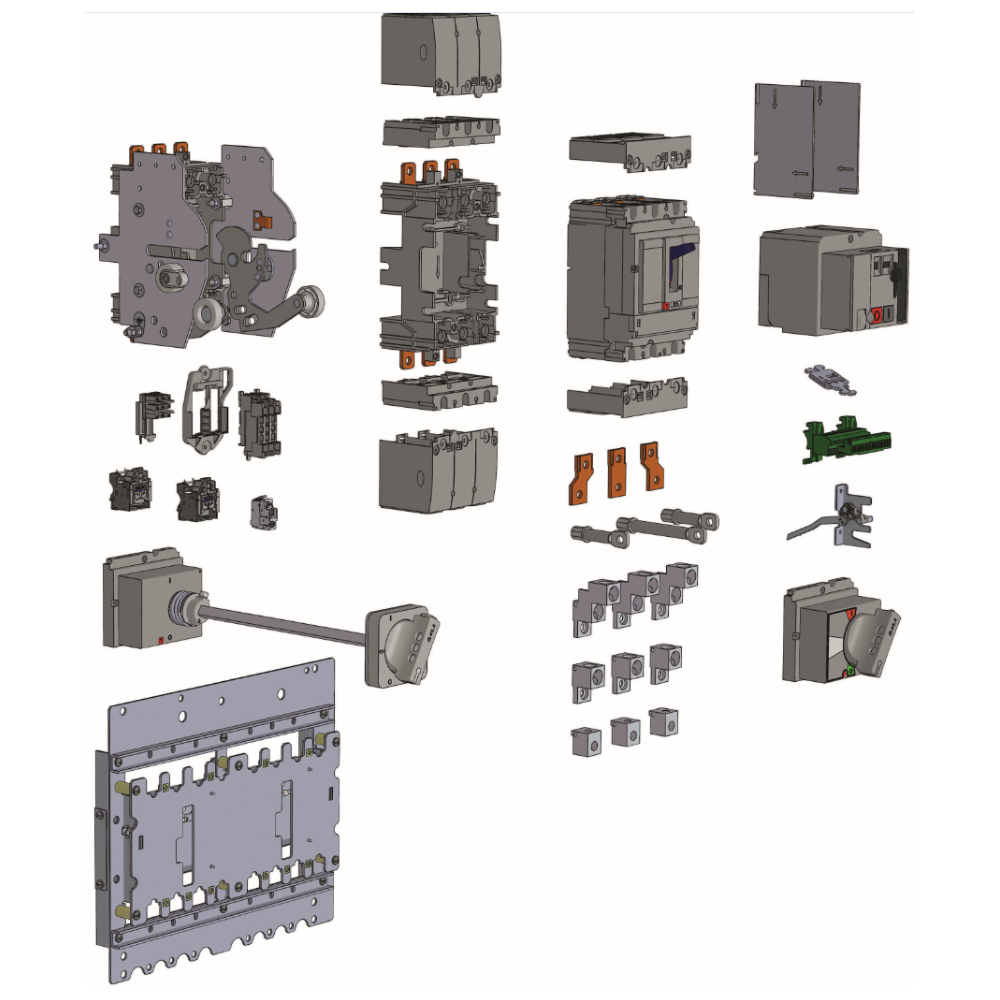

Набор аксессуаров, доступных для выключателей типоразмеров OptiMat D100-D250 и OptiMat D400-D630, пополнился новыми исполнениями:
- длинные крышки клеммные;
- комплекты зажимов для подключения кабеля;
- разъёмы вторичных цепей для втычных/выдвижных выключателей;
- адаптеры выводов втычных/выдвижных оснований;
- комплекты механической блокировки;
- приводы ручные и контакты опережающего действия;
- устройства безопасного извлечения.
Собственная разработка и производство автоматических выключателей OptiMat D и аксессуаров из отечественного сырья и компонентов обеспечивают надёжность поставок, импортозамещение и поддержку наших заказчиков.

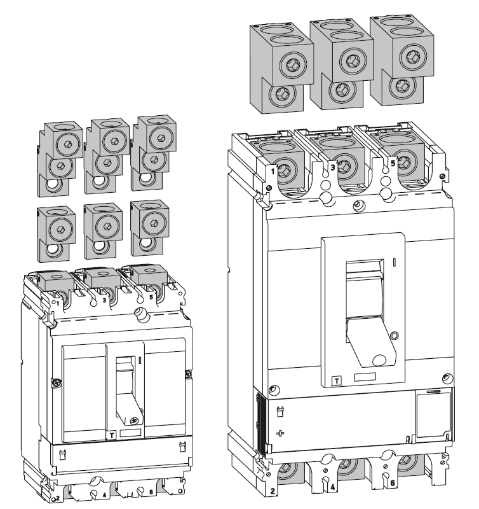

Зажимы для присоединения медных/алюминиевых кабелей OptiMat D100-D630 позволяют обеспечить удобное и надёжное решение для подключения одного или двух медных или алюминиевых кабелей с широким диапазоном сечений без наконечников напрямую к выводам выключателей или втычных/выдвижных оснований (через адаптеры выводов оснований). Также зажимы имеют возможность подключения проводника для питания вторичных цепей.

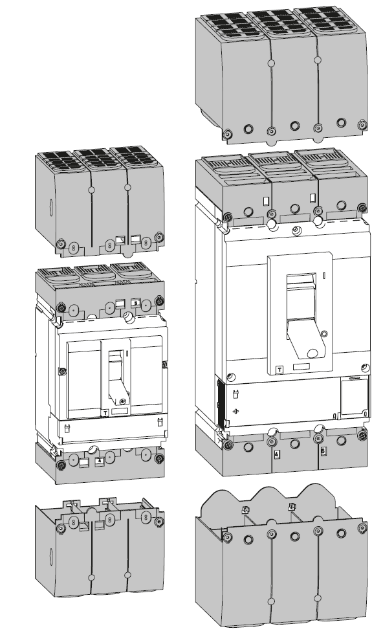

Длинные клеммные крышки OptiMat D100-D630 обеспечивают высокий уровень безопасности при эксплуатации. Длинные клеммные крышки рекомендуется использовать для подключения передних выводов стационарных выключателей с присоединением кабельного наконечника или шины, а также с зажимами для присоединения медных/алюминиевых кабелей. Длинные клеммные крышки также могут устанавливаться на фиксированной части втычного или выдвижного исполнения OptiMat D100-D630 через адаптеры выводов основания.

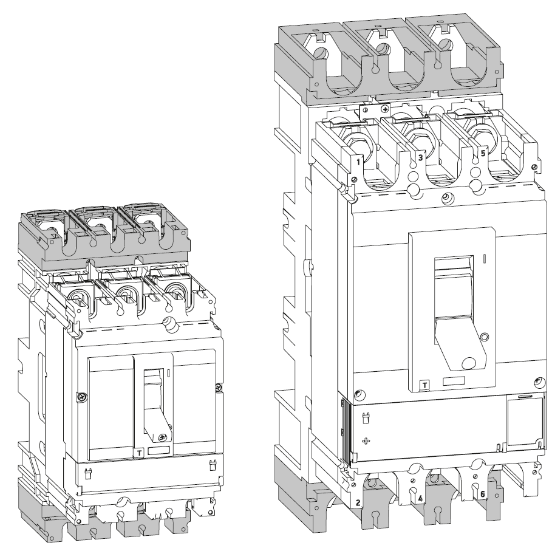

Адаптеры выводов основания OptiMat D100-D630 обеспечивают установку стандартных силовых выводов, а также аксессуаров безопасности стационарных выключателей на основаниях втычного и выдвижного исполнений.
С помощью адаптера на основании втычного/выдвижного исполнения OptiMat D100-D630 можно установить:
- межполюсные перегородки;
- клеммные крышки и длинные клеммные крышки;
- расширители полюсов;
- зажимы для подключения кабеля.

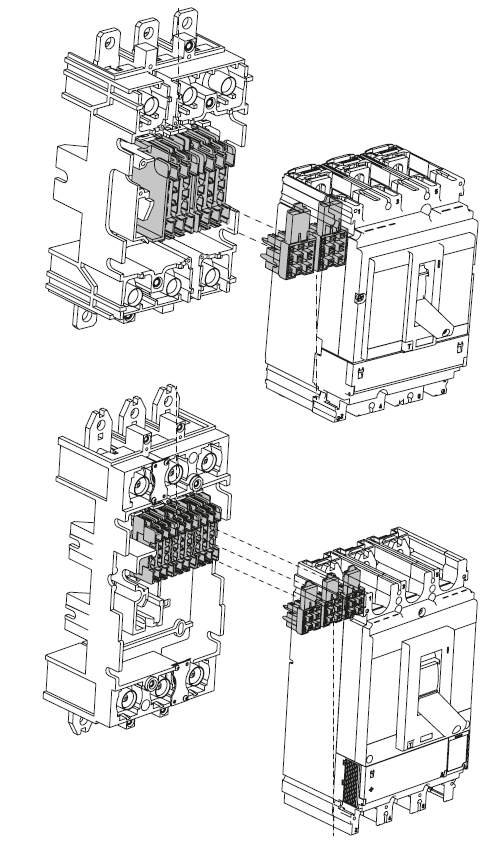

Разъёмы вторичных цепей втычных и выдвижных выключателей OptiMat D100-630 обеспечивают автоматическое соединение/разъединение вторичных цепей электрических аксессуаров. Разъёмы устанавливаются на тыльной части выключателя и внутри основания втычного/выдвижного исполнения.
Для выключателей OptiMat D100-250 доступна установка 2-х, а для OptiMat D400-630 3-х блоков разъёмов для подключения к каждому до 9 цепей проводами сечением до 2,5 мм2.

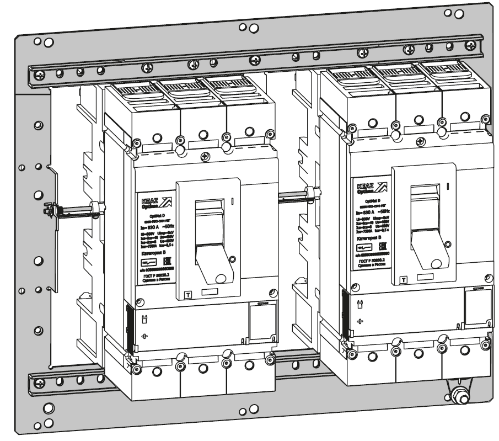

Взаимная механическая блокировка OptiMat D100-D630 служит для исключения возможности одновременного включения двух выключателей OptiMat D. Блокировка представляет собой раму с монтажными платами для крепления на них выключателей. Таким образом не блокируется доступ к настройкам расцепителей защиты, а также доступна установка ручных дистанционных приводов и двигательных приводов для организации автоматического ввода резерва с обеспечением электрической и механической блокировки включения двух вводов.
Взаимная механическая блокировка допускает установку стационарных и втычных выключателей OptiMat D100-D630.

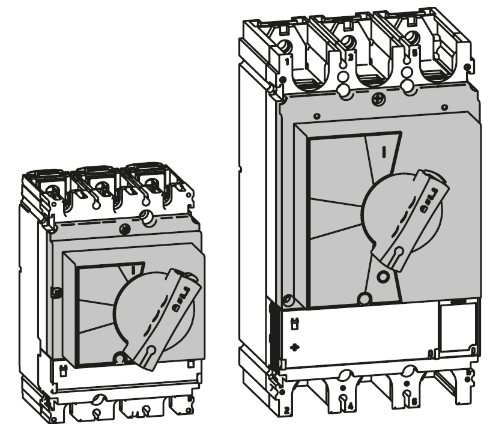

Ручной привод OptiMat D100-D630 обеспечивает возможность прямого ручного управления выключателем поворотной рукояткой, индикацию трех состояний (отключено, включено, срабатывание) и доступ к кнопке тестирования отключения. Также привод ручной обеспечивает блокировку выключателя в выключенном состоянии.
Детальные описания и характеристики, габаритные чертежи, а также артикулы и наименования новых аксессуаров представлены в обновленном каталоге OptiMat D.
Также для удобства разработки и проектирования компоновки НКУ с выключателями OptiMat D, на сайте КЭАЗ доступны новые 3D-модели аппаратов и аксессуаров.
Новые аксессуары выключателей OptiMat D уже доступны для заказа и поставки.
